両開き踏切と付属品の設置#

部品配置#

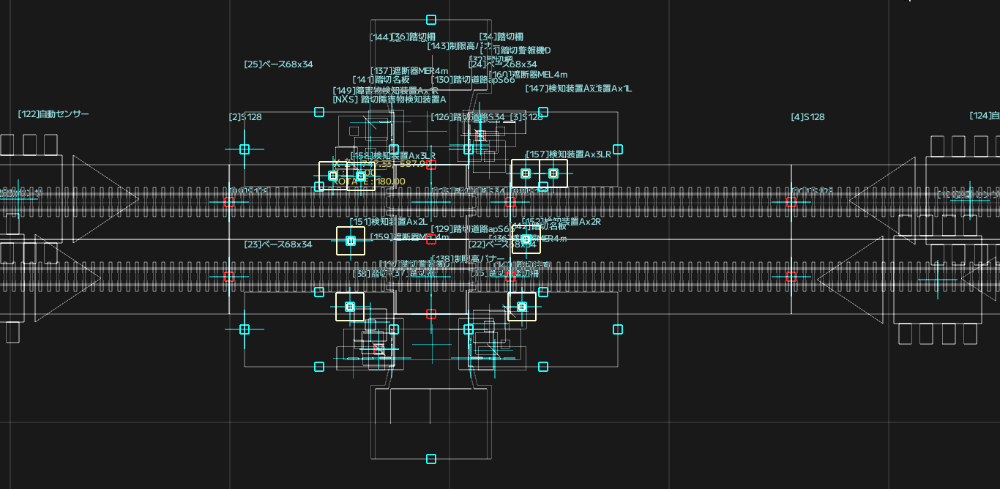

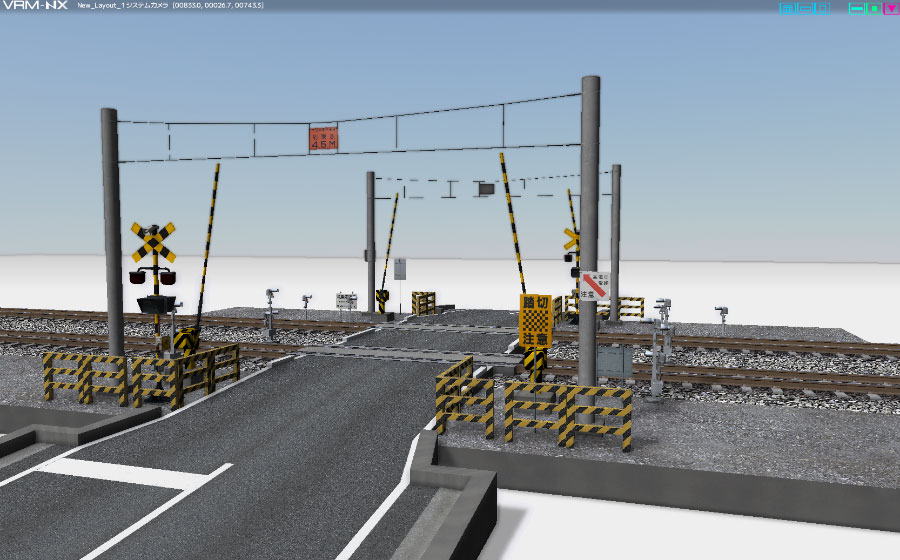

両開き踏切は、遮断器L、遮断器Rを左右に配置してください。作例では、4mの遮断器を設置しています。左右の遮断棒が閉じたときに、ぴったり合うように遮断器の配置場所は微調整してください。

遮断器を選択して、カーソルキーで移動、試運転で間隔を確認します。

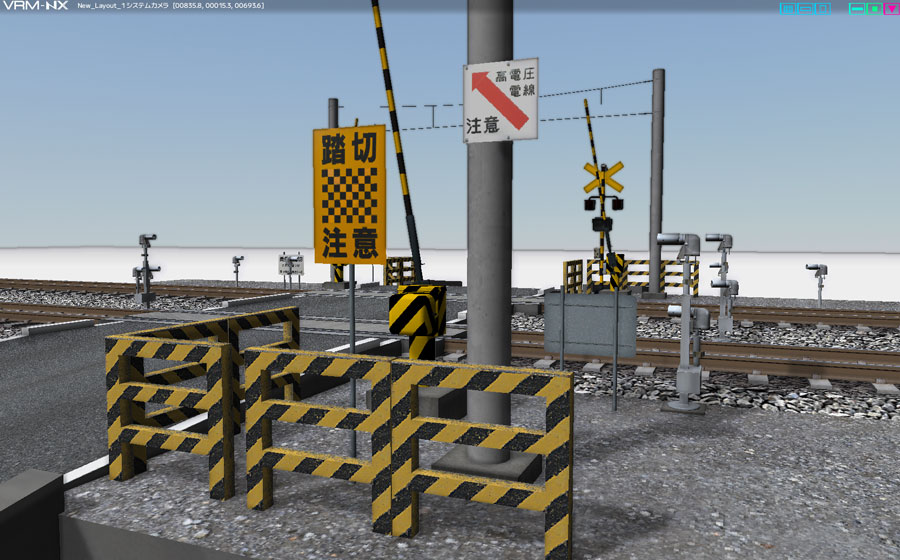

踏切には、非常ボタン、注意看板などアクセサリーがあります。

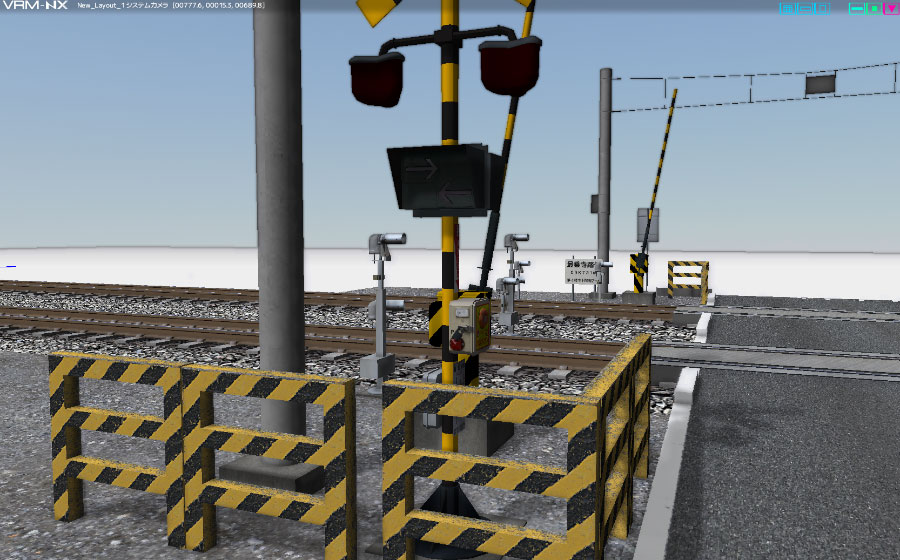

警報機には、非常ボタンを増設できます。警報機用の非常ボタンを警報機に追加配置してください。（警報機に組み込まれているジョイントで接続できます。）

警告看板、高圧注意、踏切名板などは、適切な場所に配置してください。

踏切名板は、実物を再現していますが、フレーバーテキストとして扱ってください。

車道停止線側の遮断器と、反対側の遮断器の下がるタイミングをずらすとリアルになります。

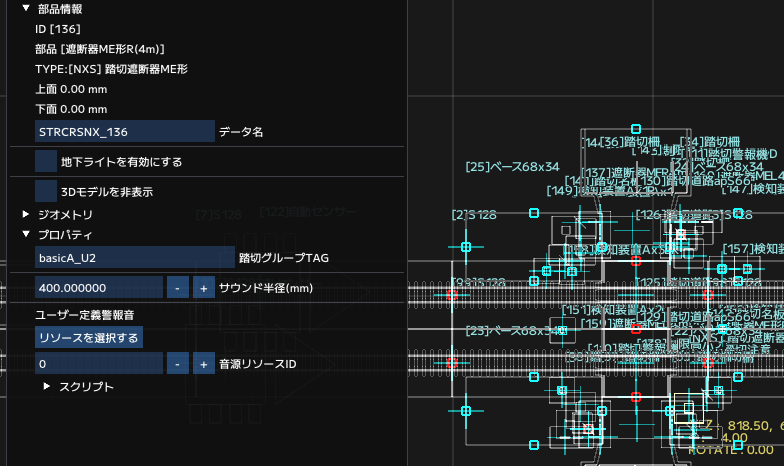

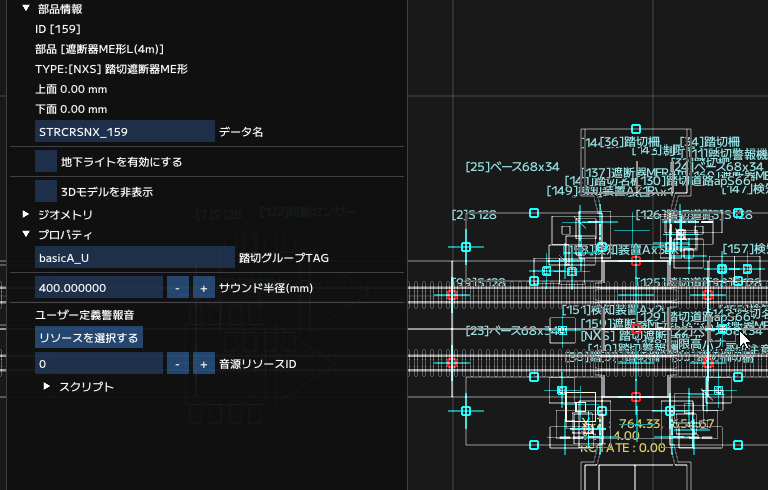

遮断する時間を調整するため、左右の遮断器でそれぞれに異なるグループタグを設定します。

作例では、「basicA_U」「basicA_U2」「basicA_M」「basicA_M2」としています。

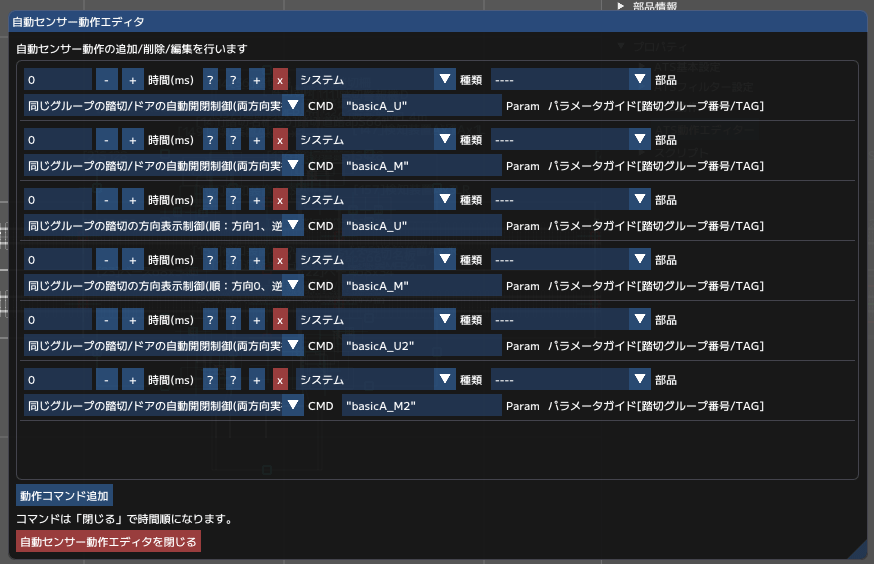

自動センサーの動作は、次のように設定します。

停止線側は、通常通り0秒で遮断、反対側は4000ミリ秒で片側の遮断器を下げます。

警報機、遮断器を個別にタイミング調整するとさらにリアルになります。

検知装置は、車道のある踏切で障害物を検知します。

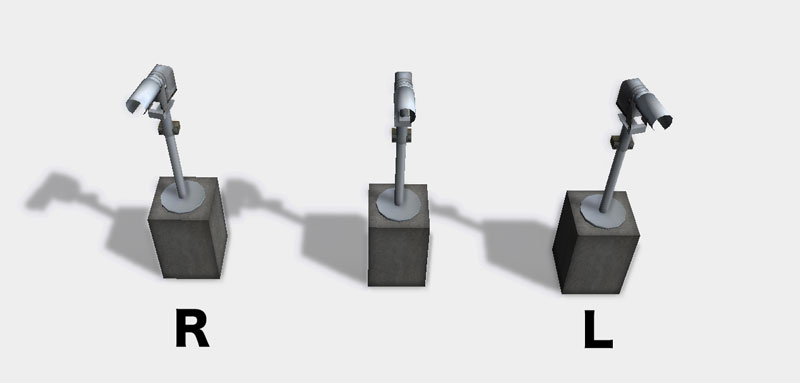

検知装置は、センサーの向きがあります。

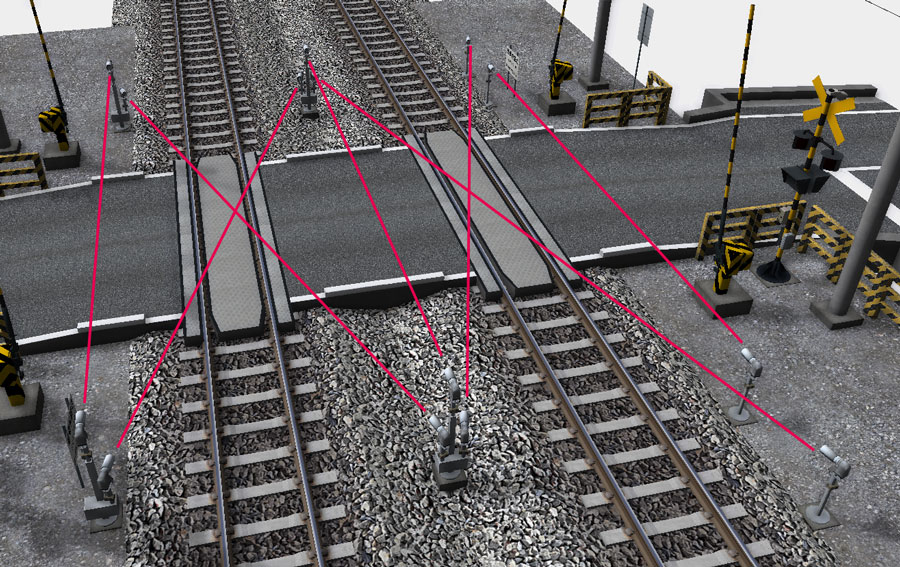

作例では、次のように検知装置を配置しています。

センサーが互いに向き合うように配置してください。

踏切機器ベース上に配置した検知装置は、ジオメトリで線路の配置高度と同じ高さを入力してください。踏切機器ベース上は、通常+4mmになります。検知装置は、線路にあわせて高さが設計されています。

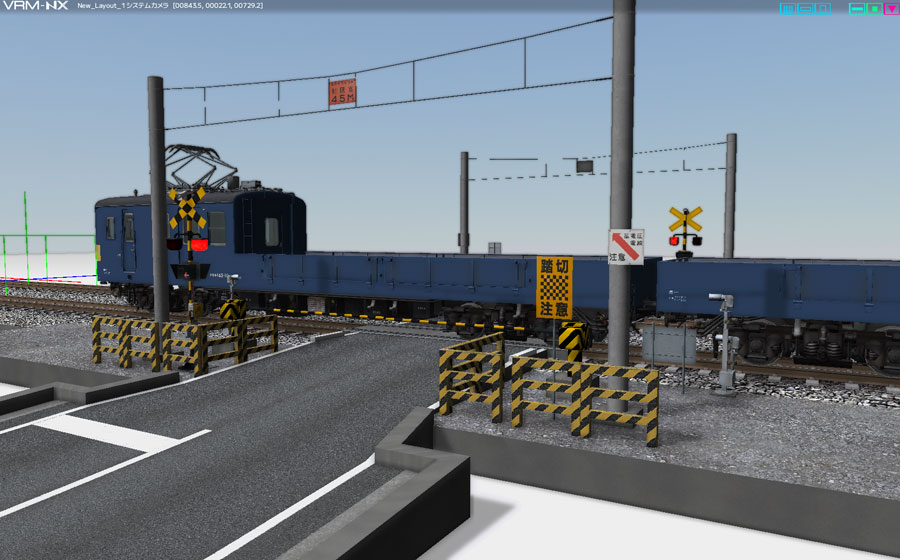

ツールボックスの試運転で確認してください。
