クローンツール

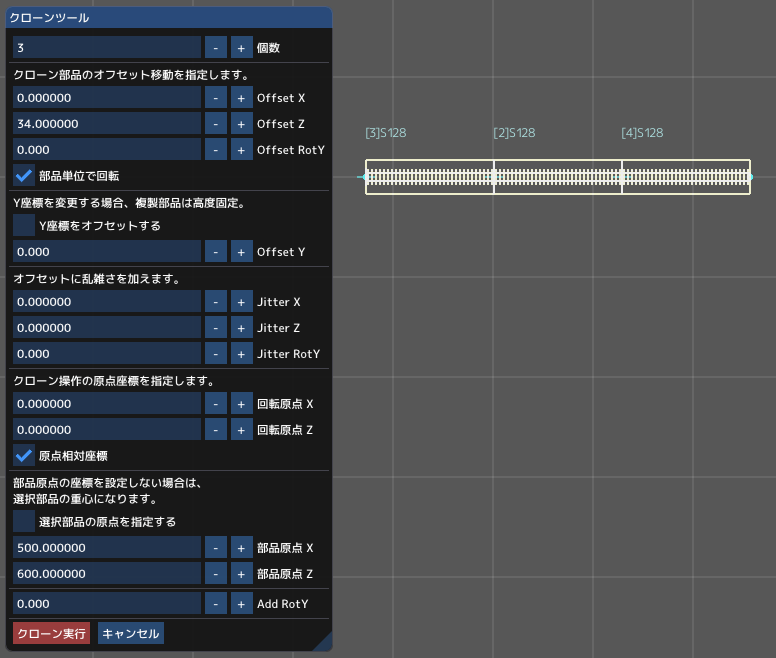

選択している部品を指定個数、生成します。個数、オフセットなどを設定して「クローン実行」ボタンを押してください。

複製する

クローンしたい部品を選択して、右クリックメニューからクローン...を選択してください。

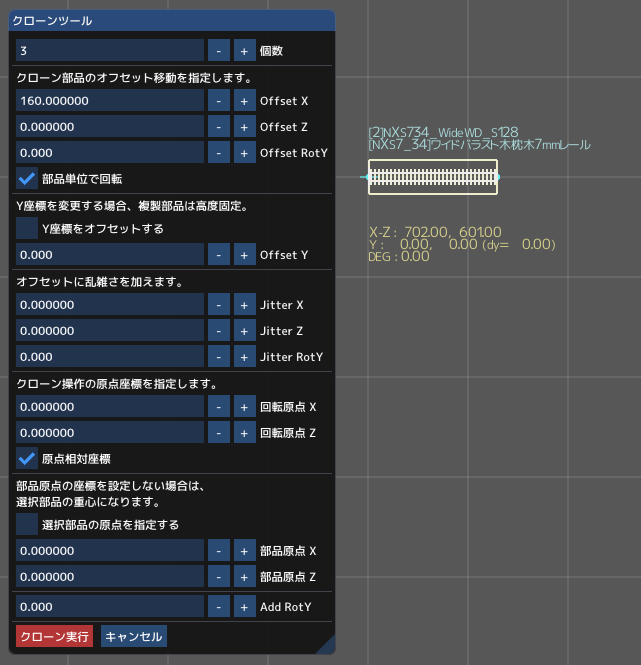

個数に複製数、オフセットに1クローンごとの移動量を入力して、クローン実行ボタンをクリックします。

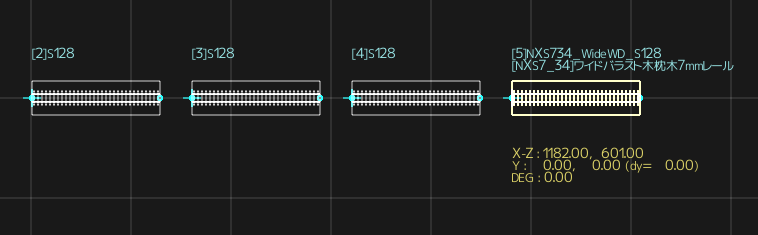

ここでは、オフセットXに160をセットしたので、160mm移動して複製されます。

複線(直線区間)を作る

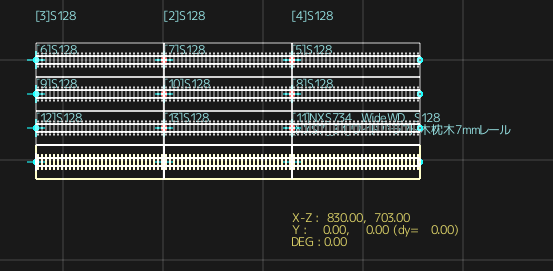

クローンツールで直線区間の複線をつくります。

個数に追加する線路の本数、オフセットZに複線間隔を設定します。作例では、複線間隔37mm、複々線にするため個数3を入力しています。

個数は、複線なら1、複々線なら3を設定します。

IMAGIC規格は、34mmを、TOMIXは、37mmをオフセットZに設定します。

複線がx方向に並行する場合は、オフセットXに複線間隔を入力してください。

クローン実行ボタンをクリックすると、線路が複製されます。

回転

回転原点とオフセット回転Y軸を入力します。オフセット回転Y軸には、1クローン分の角度を入力します。

クローン開始時Y軸回転に数値を入力すると、クローンを開始する角度を設定できます。

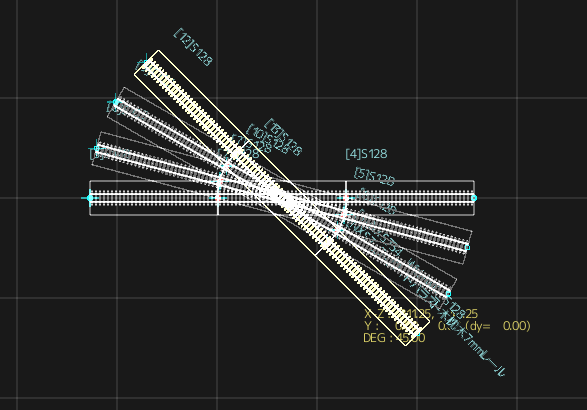

複数の部品を選択している場合は、「選択部品の原点を指定する」にチェックしてください。 指定のワールド座標を中心に回転します。

チェックしない場合：複数部品の場合は、選択部品の重心を中心に回転します。単一部品の場合は、部品の回転原点を中心に回転します。

部品回転固定

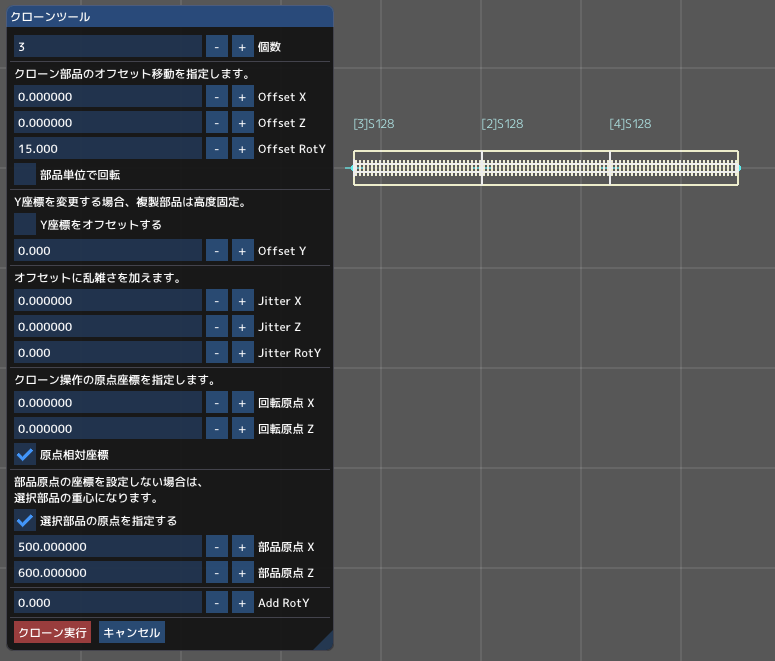

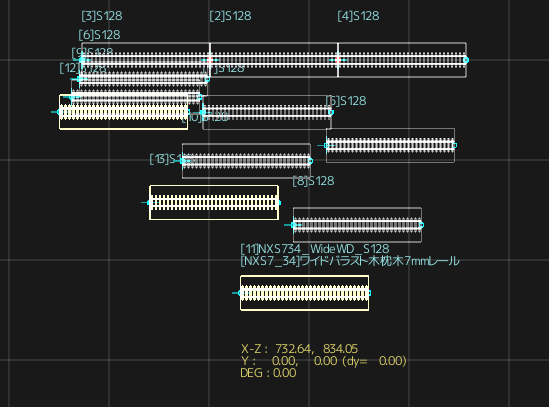

「部品単位で回転」のチェックを解除すると、選択部品の角度が維持されます。複製するときの配置座標のみ回転します。

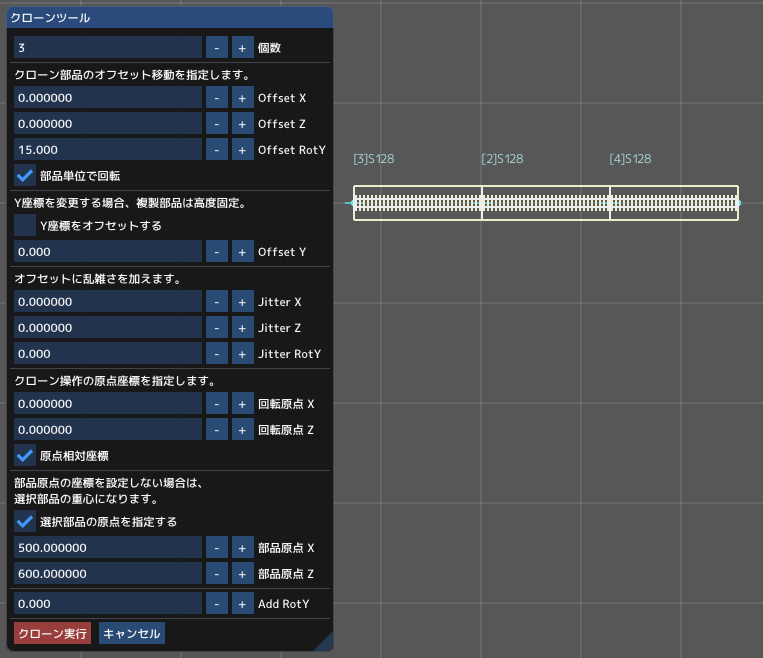

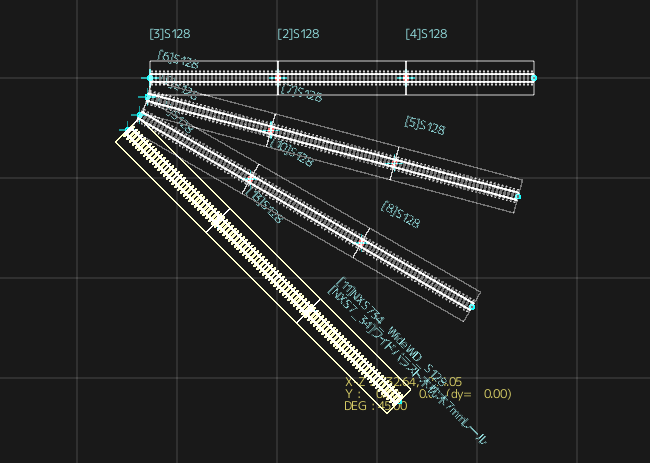

チェックした場合は、回転複製するごとに部品の角度も回転します。曲線レール、曲線道路を複製する場合は、チェックします。

ジッター

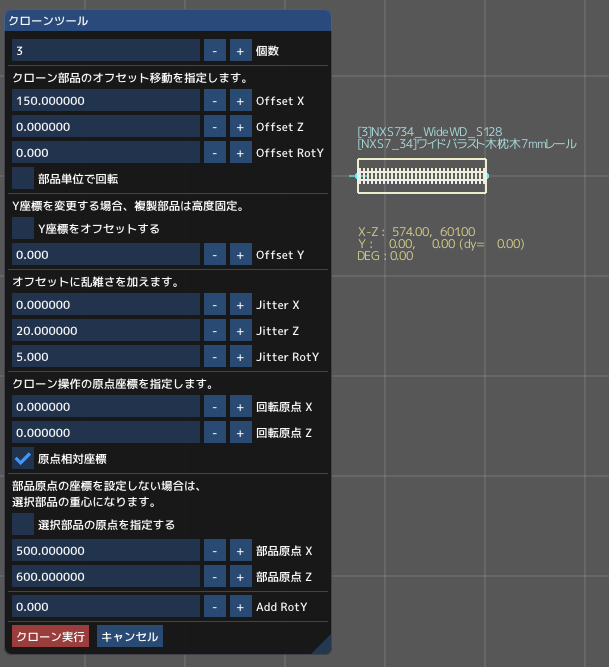

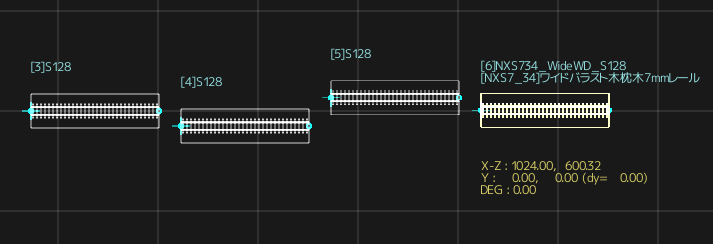

ジッターX、ジッターZを設定すると、直線配置にランダムなゆらぎを加えます。

ジッターY軸回転を設定すると、部品の回転にランダムなゆらぎを加えます。
