ポイント補助レール#
ポイントの補助レールです。ストレートレールとカーブレールがあります。
カーブレール#
| 補助レール | 対応するポイント | 対応する標準ストレートレール | カーブ半径 | 角度 |
|---|---|---|---|---|
| BAR0432 | P432 | S120 | 432.029411764706 | 16.1264923313945 |
| BAR0490 | P490 | S128 | 490.3823529411762 | 15.13064213686459 |
| BAR0761 | P761 | S160 | 761.4411764705889 | 12.12984489089591 |
| BAR1092 | P1092 | S192 | 1092.735294117647 | 10.11973769252823 |
ストレートレール#
| 補助レール | 対応するポイント | 対応する標準ストレートレール | 全長 | 角度 | |---|---|---|---| | BAS060 | P432 | S060 | 62.45765714690667 | 16.1264923313945 | | BAS064 | P490 | S060 | 66.29835352593973 | 15.13064213686459 | | BAS068 | P761 | S080 | 81.82687369128047 | 12.12984489089591 | | BAS096 | P1092 | S096 | 97.5171018455229 | 10.11973769252823 |

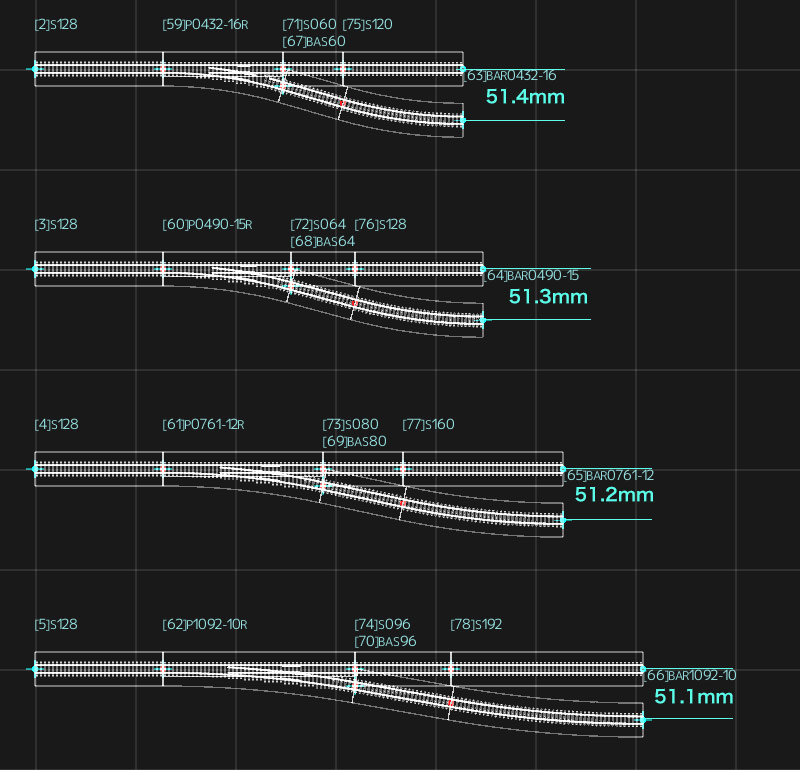

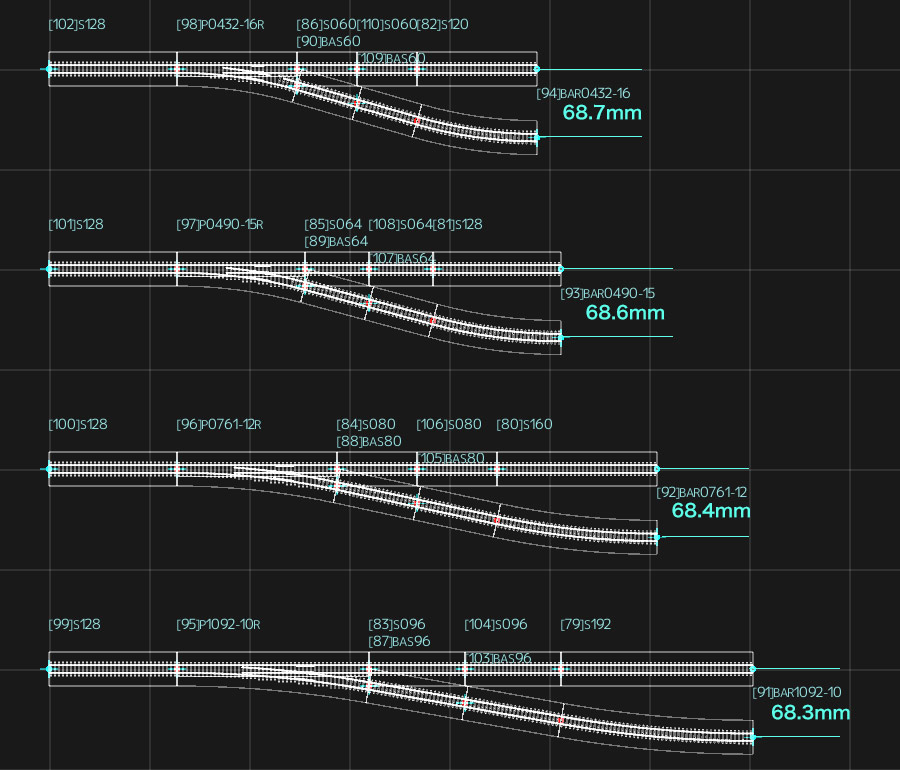

ポイント、複線から線路間隔を広げることができます。 組み合わせは、下記になります。
補助ストレートレールは、斜めに配置したときに直進側ストレートレールとX方向の長さがおなじになるように設計されています。このため、線路間隔は小数点以下に端数が発生します。
NXシステムは、端数はレール接続時の歪み補正機能で吸収します。
斜め配置補助レール#

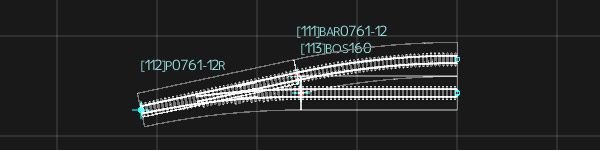

ポイントを斜めに配置したときの補助レールです。
下記のような関係になります。
| 補助レール | 対応するポイント | 全長 | 角度 |
|---|---|---|---|
| BOS060 | P432 | 115.2780992579481 | 16.1264923313945 |
| BOS064 | P490 | 123.5626461944461 | 15.13064213686459 |
| BOS068 | P761 | 156.4278264900151 | 12.12984489089591 |
| BOS096 | P1092 | 189.013000296073 | 10.11973769252823 |
留置線などにみられる下記のような線形に使用します。
