印刷#

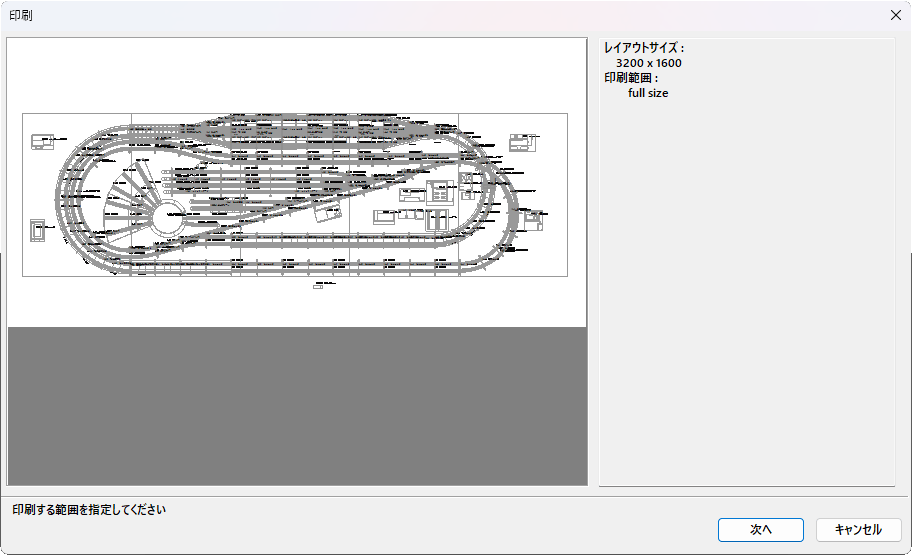

範囲選択#
印刷する範囲を選択してください。マウスドラッグで印刷する範囲を指定します。

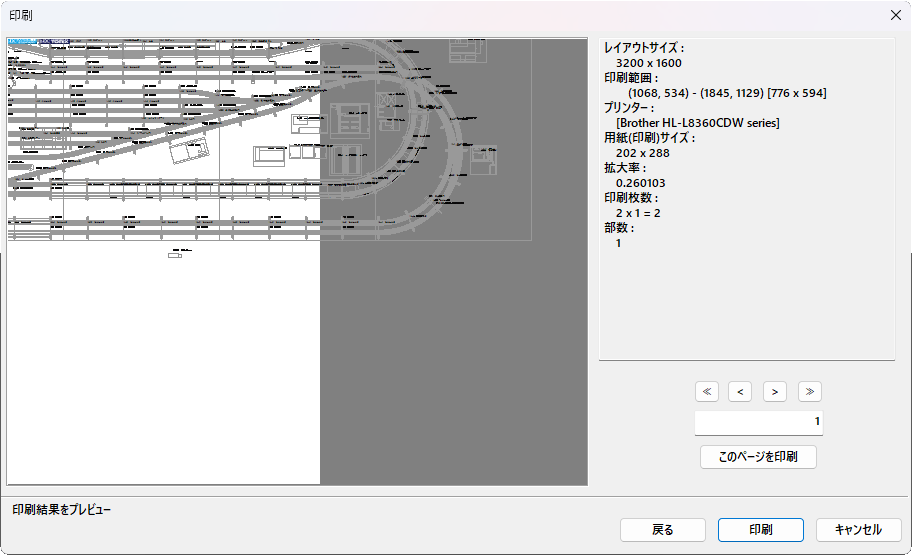

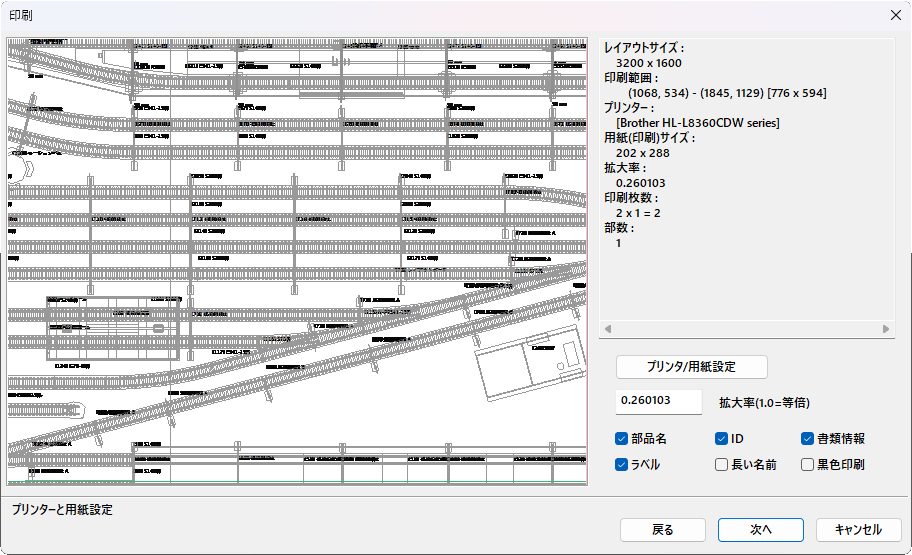

用紙設定、印刷内容#
印刷する用紙の設定、拡大率、ラベルなどの印刷の設定を行います。
拡大率は、印刷時のスケールを設定します。拡大すると、必要な用紙枚数が増加します。
部品名、ラベルなどのチェックをオンにすると、印刷されます。
ページ印刷#
印刷ボタンを押すと、設定によってすべてのページを印刷します。
このページを印刷ボタンを押すと、指定のページを印刷します。
PDF出力について#
図面をイラストレーターなど作図ソフトに持ち込む場合は、PDFに出力してください。PDFソフトに付属の仮想PDFプリンターに出力することで、PDFファイルを生成できます。
