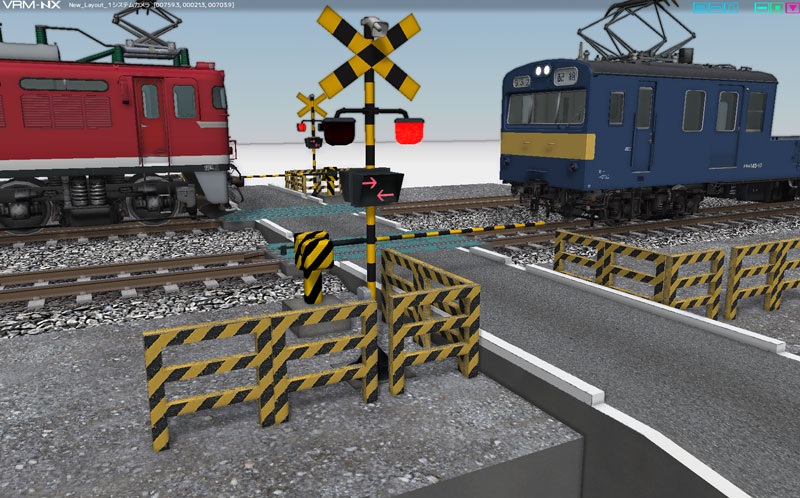

複線踏切の設置#

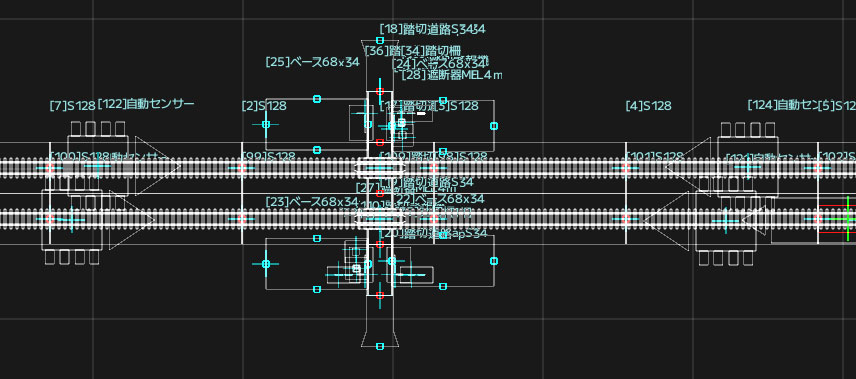

部品配置#

単線の作例と同様に踏切道路、警報機、遮断器などを設置します。

自動センサーは、向い合せでそれぞれの線路上に設置します。

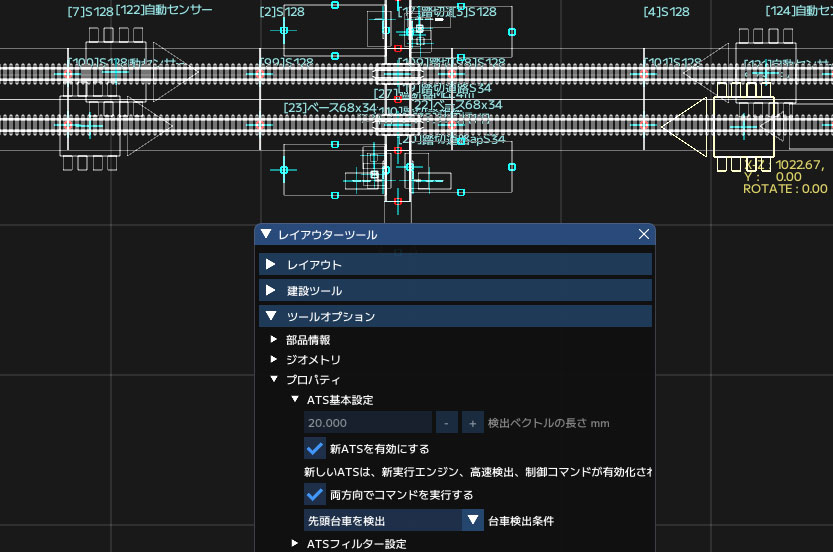

自動センサーは、両方向で反応するように「両方向でコマンド」をチェックします。

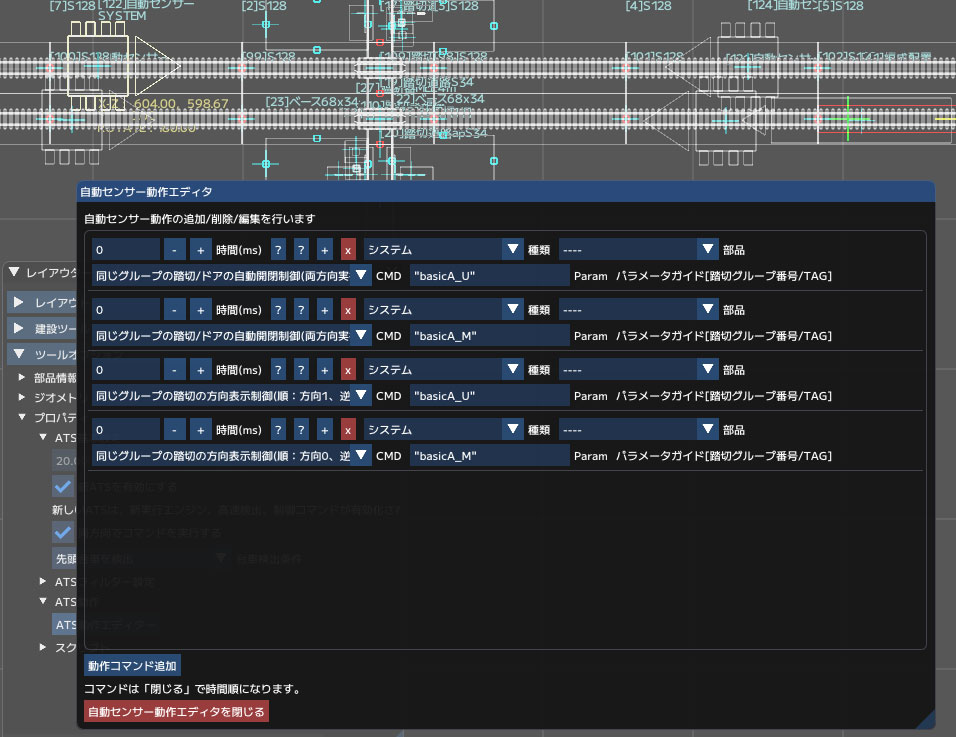

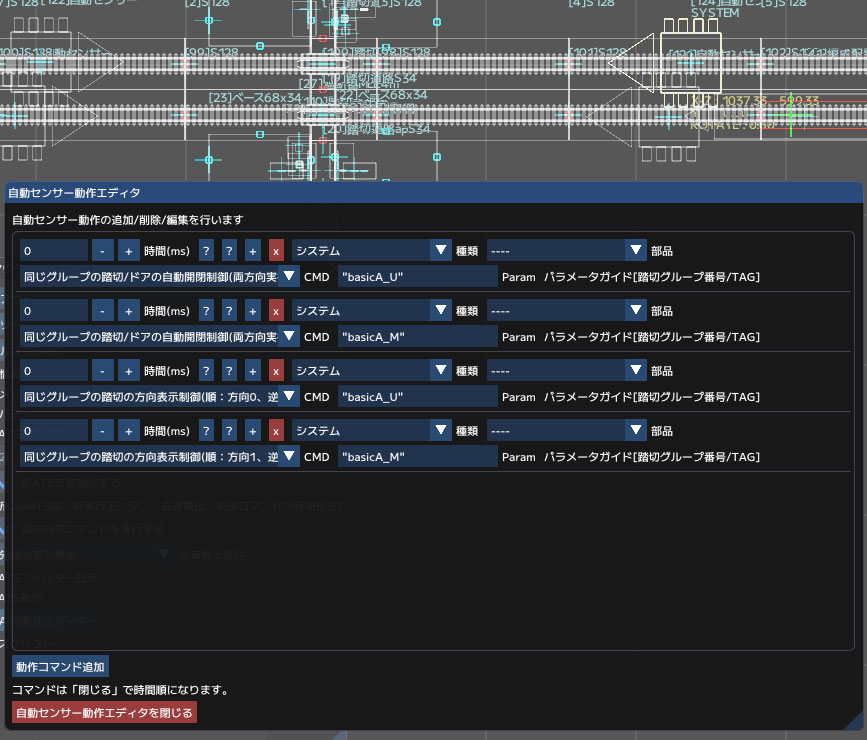

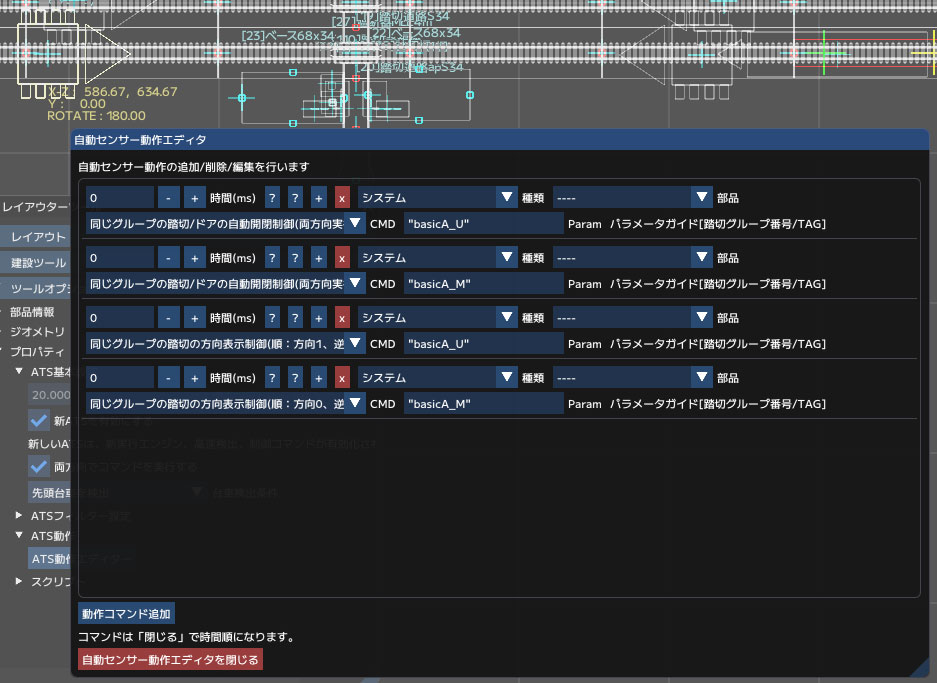

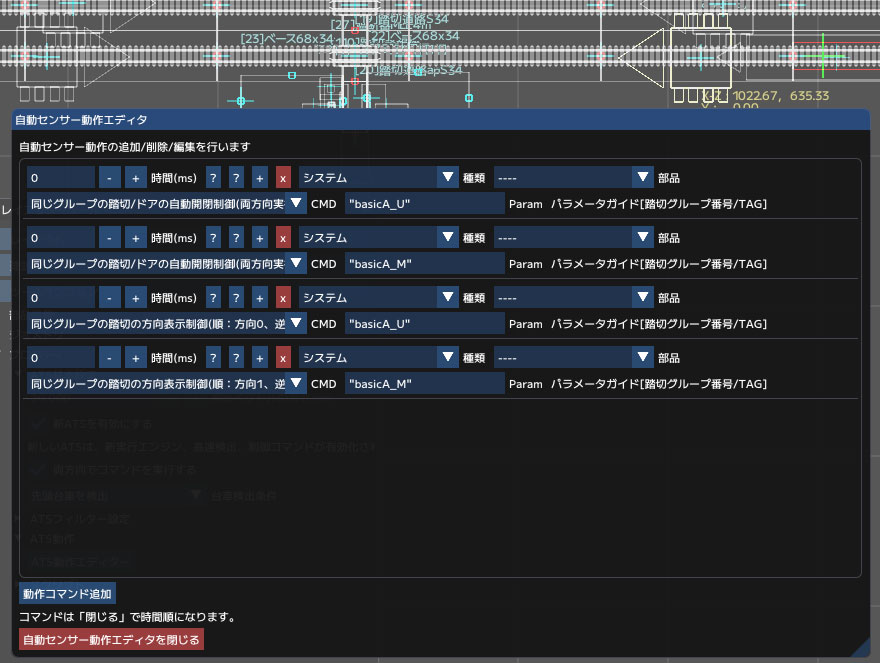

自動センサーの動作は、次のように設定します。

列車の通過方向と警報機の方向表示の向きに注意してください。

通過する列車の方向にあわせて、表示の方向を設定してください。

ツールボックスの試運転で確認してください。

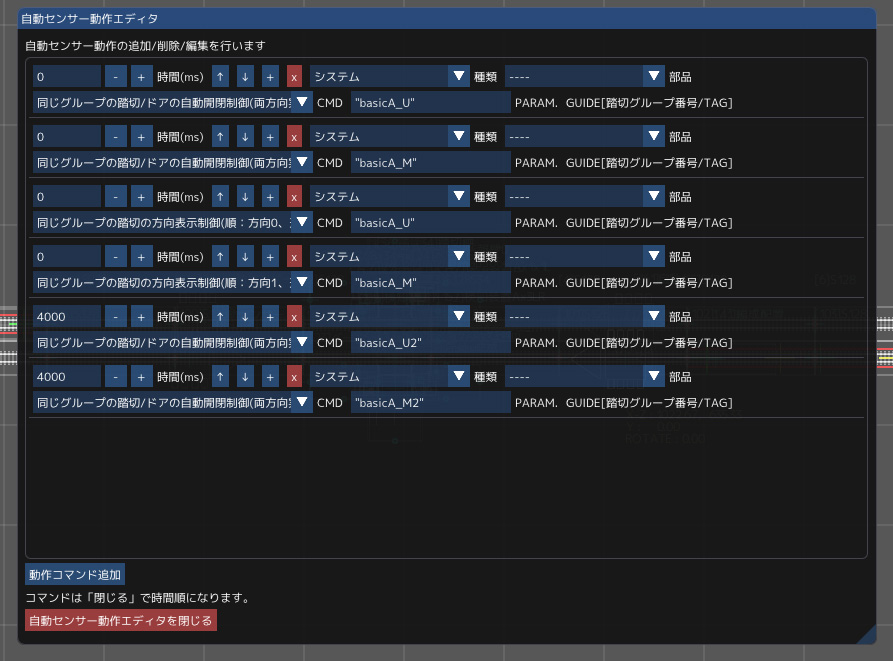

試運転で逆向きに点灯したときは、方向表示制御コマンドを逆向きに入れ替えてください。
