NXS道路#

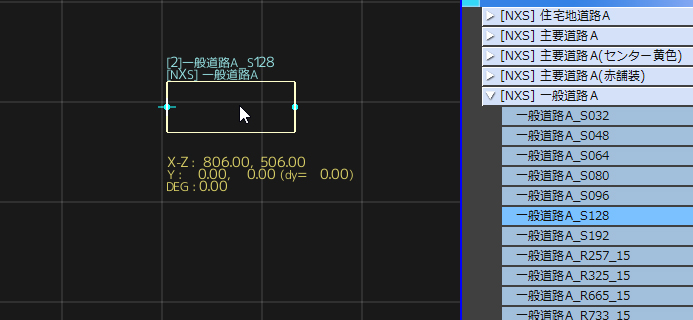

設置と接続#
住宅の密集度、商業地区などを想定して、設置する道路の種類を決定します。
メインストリート、交差点、枝道などを設置して、道路網を形成してください。

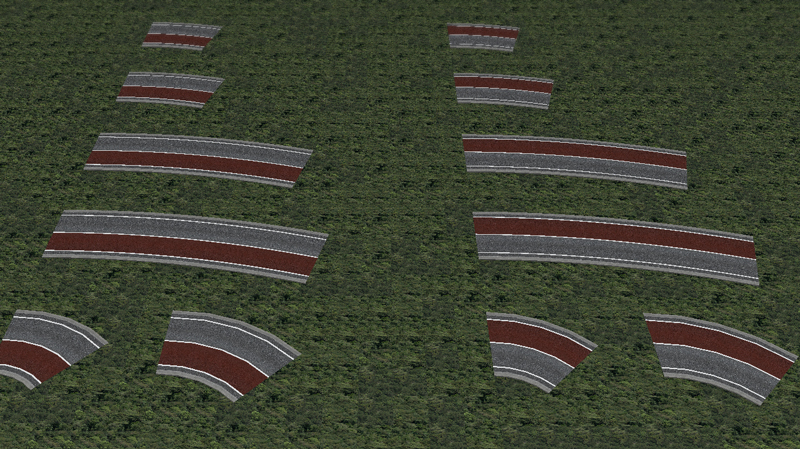

カラー舗装の曲線#
カラー舗装道路は、片側1車線がカラー舗装になっています。カラー舗装は、曲線の内側、外側それぞれ部品を用意しています。

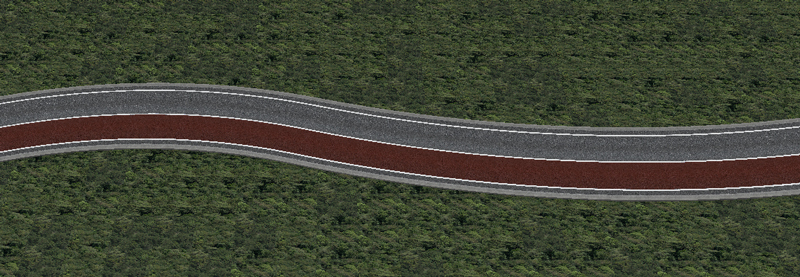

曲線区間にS字カーブを設置する場合は、内側カラーと外側カラーの道路を組み合わせてください。

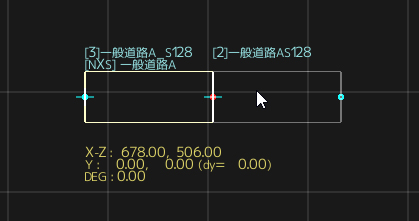

複製で延長#
曲線、直線の道路を延長する場合は、道路部品を１つだけ選択状態にして、ctrl+dで複製＋延長できます。

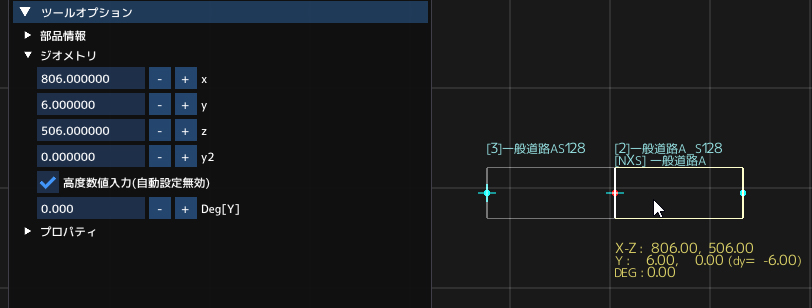

高さの設定#
NXS道路部品は、地面より下に側壁を設定しています。配置高度を地面の高さ＋5mmまで上げることができます。

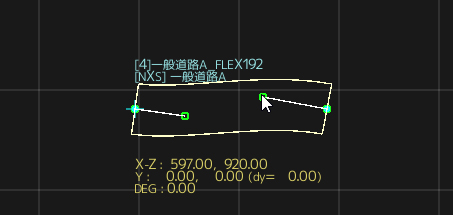

フレキシブル部品#
曲線区間の微妙なズレ、直線で隙間が生じるときなどに使用します。両端にあるハンドルでカーブを調節します。
極端な変形は、ポリゴンが破綻、クラッシュする原因になります。
自動車、標識の配置#
道路上に自動車を適時配置します。
NXS道路部品の路面は、1mmです。

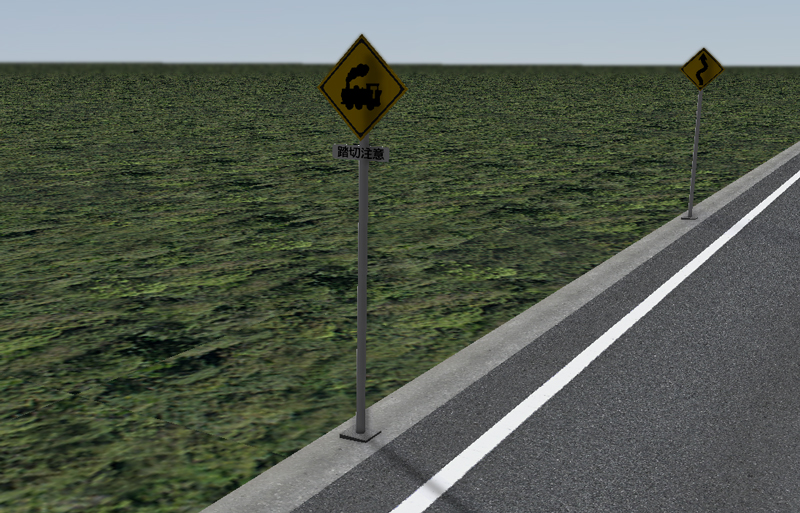

標識は、実際の道路を参考に配置してください。側溝付きの道路の場合、側溝上に設置します。
歩道がある場合は、歩道上に設置します。
交差点#
交差点は、横方向が主、縦方向が従です。設置する道路に合わせて主従の組み合わせを選んでください。
交差点は、角半径で分類します。
C0 : 直角など C750 : 通常の交差点 C2400 : 歩道付き交差点

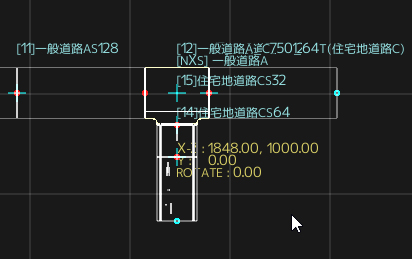

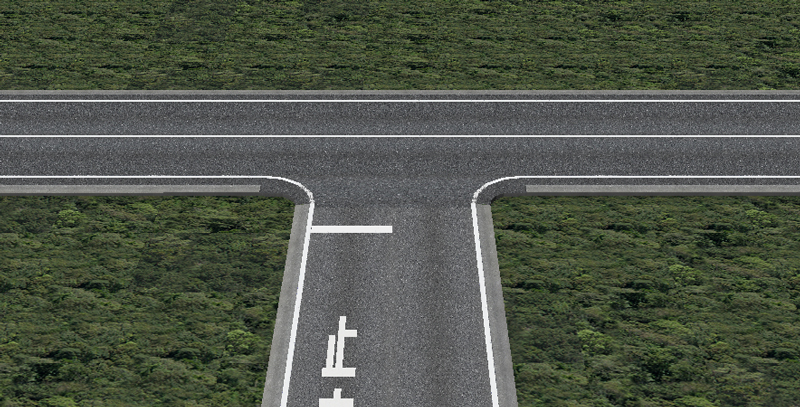

C0/C750交差点#
主道路に交差点部品を設置します。
交差する道路を設置します。 交差点部品に横断歩道が設定されている場合は、交差する道路に停止線を配置します。
交差点部品に横断歩道がない場合は、横断歩道＋停止線を配置します。または、停止線のみ配置します。

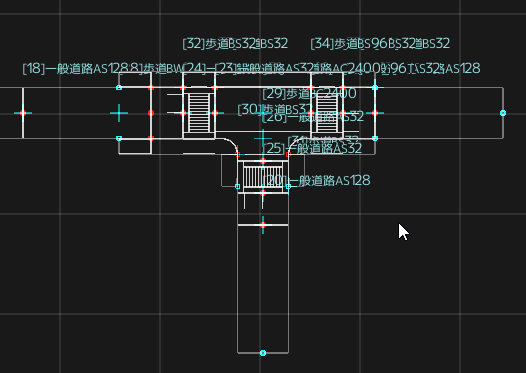

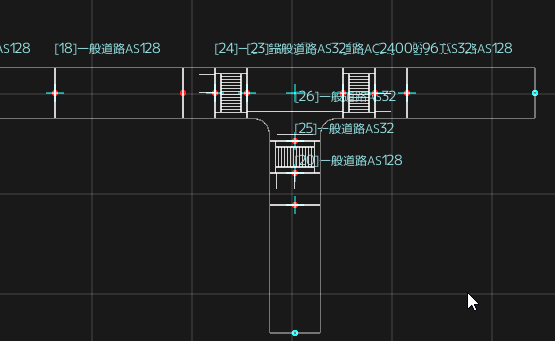

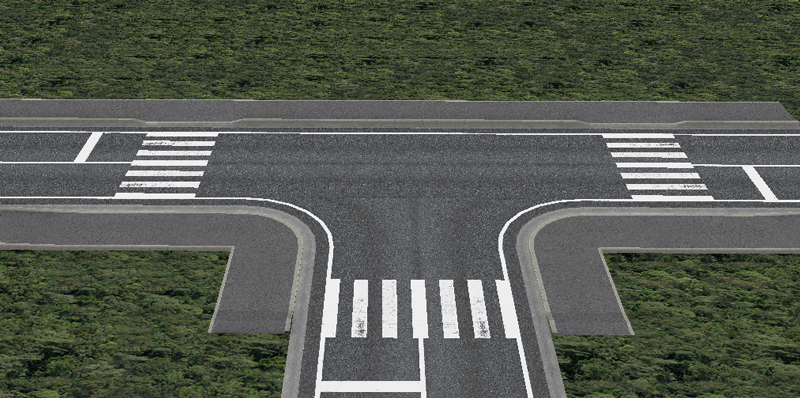

C2400交差点#
主道路にC2400交差点部品を設置します。
主道路にあわせて歩道を設置します。歩道は、設置した交差点部品に対応する部品を設置します。
交差する道路側にも歩道がある場合は、交差点水平部品(S032CRNLorR(交差点水平))を追加します。
