通過待ち待避線

ポイントを切り替えることで、進路を変更します。

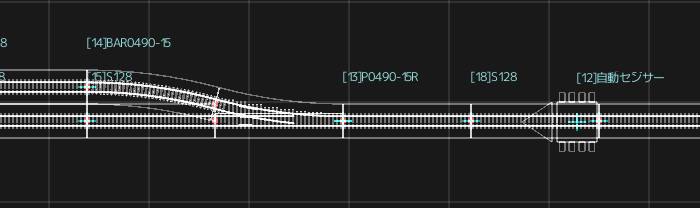

センサー配置

自動センサーは、ポイントの手前に配置します。

ポイント上に自動センサーを配置すると、ポイントは切り替えできません。ポイントは、列車がレール上に存在しないときのみ切り替えできます。

列車種別コード

編成に分類ためのコードを設定できます。コードは0から7です。たとえば、コード0は普通列車、コード1は特急列車というようにコードと種類をあらかじめ決めておきます。

編成のプロパティを開いて、基本設定の列車種別コードをクリックします。

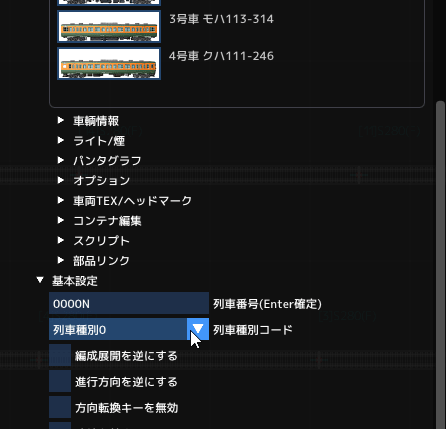

普通列車は、種別コード0に設定しました。

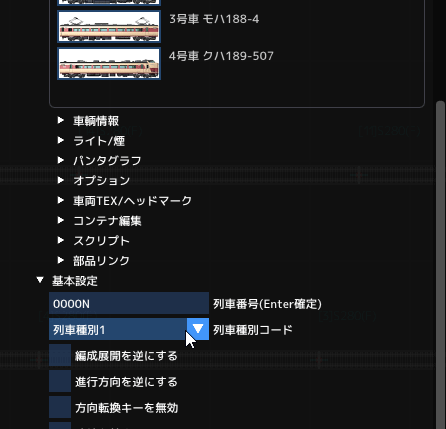

特急列車は、種別コード1を設定しました。

列車種別で振り分け

if制御を利用して、列車種別ごとに直進、分岐1を切り替えます。

検出した編成の列車種別を「p.type」プロセスステータスで受け取ります。

ifでp.typeが、0か調べて条件分岐します。（ここでは列車種別0を本線、それ以外を待避線に振り分けています。）

変更したいポイントを部品に指定して、切り替えコマンドを選択します。

通常の２分岐ポイントの場合は、「直進」「分岐１」から選択します。

ダブルクロッシングの場合は、直進で本線、分岐１で渡り線になります。
