信号機を切り替える

鉄道模型の信号機は、いろいろな表示方式があります。

最も簡単な列車の通過に合わせて、表示内容を切り替えるサンプルです。

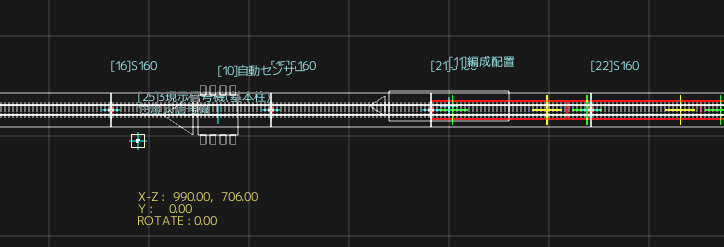

レイアウト

自動センサーを、信号機の近くに設置します。

信号機設定

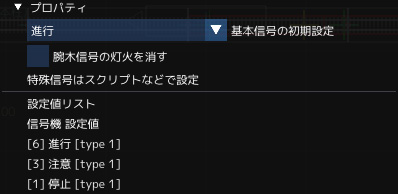

信号機のプロパティで初期状態を「進行」にします。

センサー設定

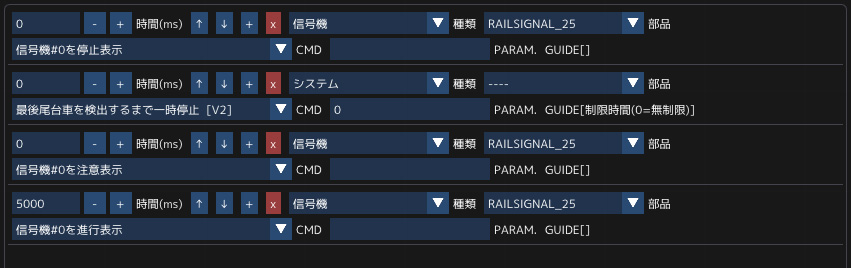

センサーの動作を設定します。

列車の通過によって、「赤」「黄」「青」と切り替える動作を設定します。

列車検出直後に「赤」に切り替えます。列車の最後尾台車が通過するまで実行を待ち、通過後、「黄」「青」と切り替えます。

作例では、すぐ確認できるように黄色に切り替える時間を通過後、すぐに設定しています。ある程度時間が経過してから「黄」に切り替わるように、時間を設定すると実感的です。

走行テスト

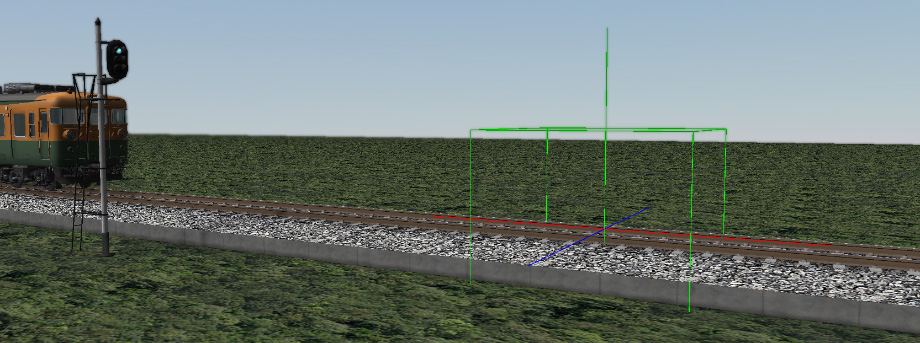

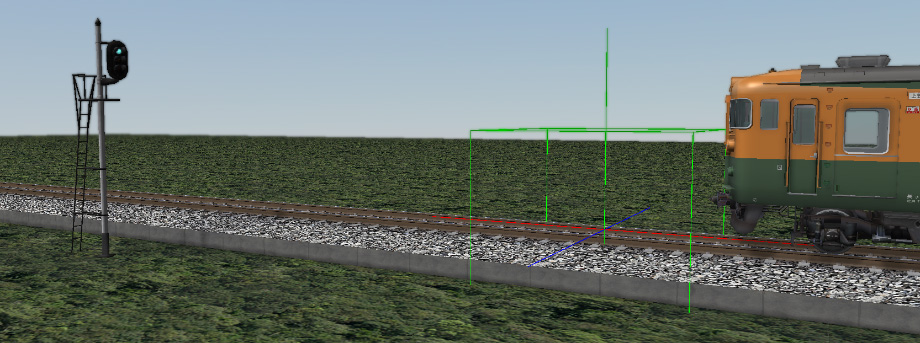

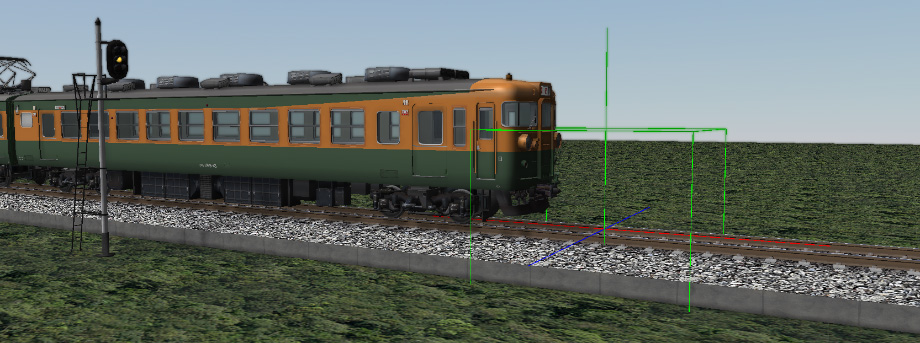

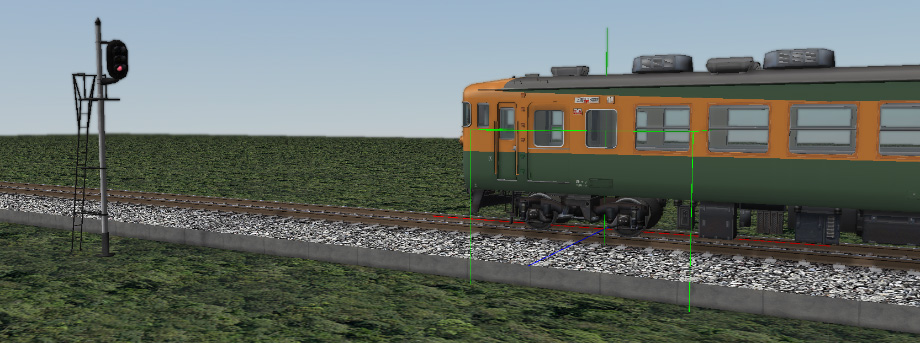

試運転で確認します。列車の通過に合わせて、信号機が切り替わります。
