閉塞基本#

閉塞(ブロック)は、線路を区間ごとに区切って、「１つの区間に１つの列車」というルールで運用します。１区間に１列車しか存在しないため、ルールを無視しない限りは列車は衝突しません。

配置#

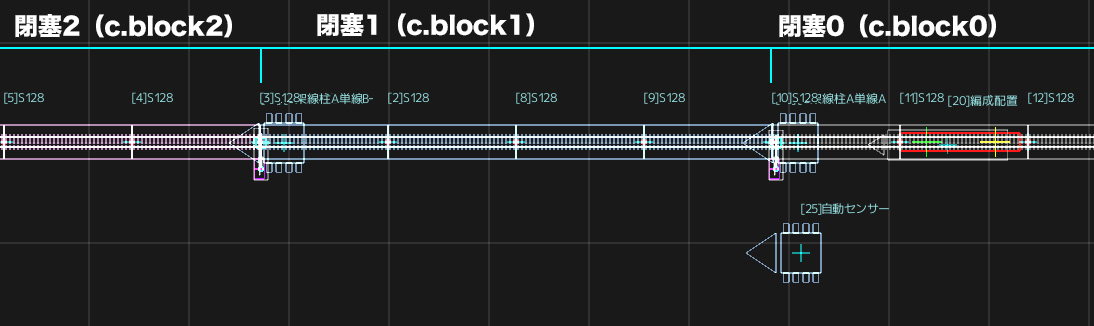

区間を見分けるため、レイヤーに色をつけています。（それぞれの区間の線路をレイヤーで分けています。）

閉塞0から閉塞2の区間を用意しました。

それぞれの共通ステータスc.block0...2が、0なら区間に列車なし、1なら列車ありを表すとルールを決めています。

区間の終わり＝次の区間の始まりに閉塞制御のセンサーを配置しています。

線路外のセンサーは、レイアウトの初期化で実行します。このセンサーでc.block0...2の状態を初期化します。

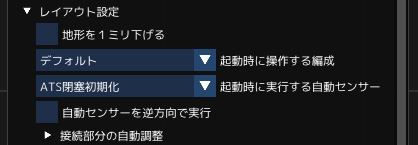

レイアウトの設定で、起動時に実行するセンサーを選択します。

あらかじめ自動センサーの部品名を「ATS閉塞初期化」にしています。

線路外に設置したセンサーで、閉塞を管理する共通ステータスを0クリアします。

部品名を「ATS閉塞初期化」にしてください。

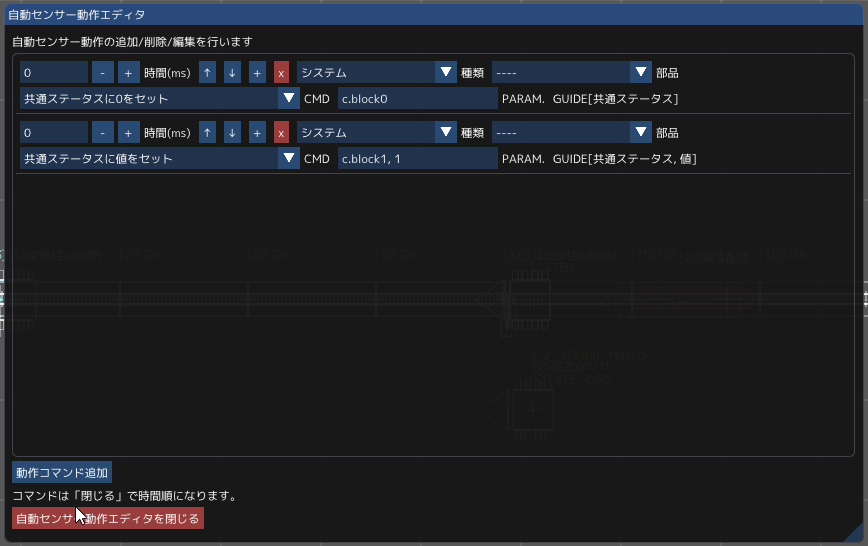

c.block0を0クリアして、閉塞0に列車がいない状態にします。

c.block1に1をセットして、閉塞1に列車を記録します。

応用：あらかじめ編成IDを取得して、c.block1に記録すれば、閉塞に存在する列車を他のセンサーで特定できます。

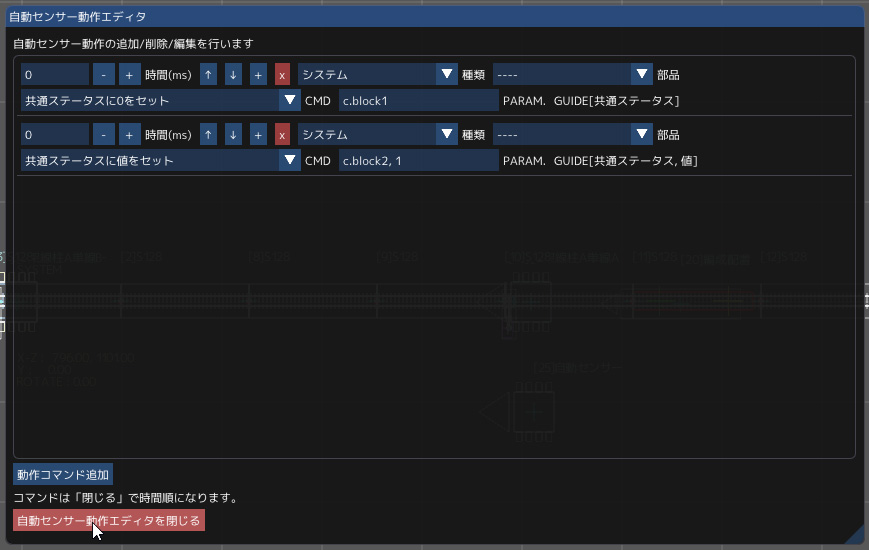

c.block1を0クリアして、閉塞1に列車がいない状態にします。

c.block2に1をセットして、閉塞2に列車を記録します。
