地形

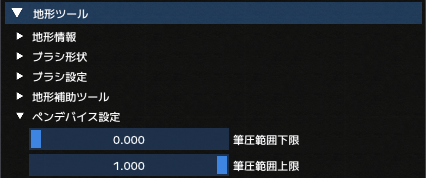

地形ツール

地形は地形ツールで編集します。石膏ブラシ、テクスチャーブラシなどで地形の凹凸、テクスチャーのマッピングを行います。

ブラシ、ドリルを選択すると自動的に地形ツールモードに移行します。

地形ツールモードでは、部品パレット、レイヤーパレットは非表示になります。

地形について

地形は、20mm * 20mmのメッシュポリゴンで構成されています。地形の高さ、テクスチャーを編集して、地形表面の高低差、見た目を変更します。

地形の高さ

地形の高さを編集することで、山、谷などを作ります。石膏ブラシツールなどで高さを調整します。

鉄道模型の地形：一般的に発泡スチロールなどのベースに石膏をもりつけて地形を表現します。地形の表面を塗装したり、パウダーをふりかけることで地表の状態を表現します。

地形テクスチャー

地形の表面には、テクスチャーを貼り付けます。NXシステムの地形テクスチャーは、現在のゲーム技術で標準的なレイヤー構造になっています。NXシステムでは、４つのレイヤーを合成して、地形を表示します。（レイヤーは、一般的なペイントツール、ドローツールと同じです。）

レイヤー1から3は、透明度（アルファ）をもっています。透明な部分は、下のレイヤーが表示されます。レイヤー1から3がすべて透明な場合は、レイヤー0が表示されます。

地形テクスチャーは、20mm x 20mmのポリゴンメッシュ、１区画に１つのパターンを貼り付けます。1枚のテクスチャーは、1 x 1から8 x 8までのパターン分割の組み合わせから選択できます。（パターン分割は、すべてのレイヤーで共通です。）

地形のテクスチャー情報は、メッシュごとにパターン番号と透明度（アルファ）が記録されています。2x2分割の場合は、パターン番号は、0から3になります。4レイヤーのテクスチャーメッシュを合成して表示します。

テクスチャーは、周囲のテクスチャーとなめらかになじませるソフトエッジと、明瞭に貼り付けるハードエッジがあります。エッジの種類は、ブラシ形状によって設定されます。

ブラシ形状の作成、管理

ブラシの先端形状を選択、設定します。

ブラシの選択

ブラシ形状の画像リストをクリックして、使用、設定するブラシを選択します。

ブラシの設定

現在選択しているブラシ形状を設定します。

ブラシ形状は、Circle、Box、Fractal、Pictureから選択できます。

Circleブラシ

ブラシ形状は、３種類の形状モードを設定できます。Circleは円形、Boxは四角形、フラクタルは紙に染み込むインク形状になります。

ブラシサイズは、ブラシ形状の大きさです。ハードサイズは、中心から最大濃度の範囲です。ブラシサイズとハードサイズが同じ場合は、濃度が単一のハードブラシになります。

Boxブラシ

Boxをチェックすると、四角形ブラシになります。

Fractalブラシ

フラクタルは、フラクタルを設定したときの染み込みの本数です。染み込みは、インクの中心から枝葉を伸ばすように浸透します。

フラクタルブラシは、フラクタル構造を計算するブラシパターンです。インクのシミ込み、山の尾根の構造を近似します。

Pictureブラシ

「画像を読み込む」ボタンをクリックして、画像ファイルを選択してください。画像ファイルは、あらかじめご用意ください。

画像ファイルは、Windowsが使用できるPNG、JPEG形式画像で1ピクセルあたり、地形の20mm相当になります。

ブラシの補足

• 地形テクスチャーパターン１個分の大きさのブラシは、BOXをチェックして、ブラシサイズ10mmで設定します。

• レイアウターの地形ツール画面に表示されるブラシのサークルカーソルは、ブラシサイズの設定値で表示されます。ブラシの形状は反映されません。

テクスチャーのブラシ効果

ブラシ形状で一番濃いピクセルは、地形テクスチャーにハードエッジを設定します。ブラシ半径とハード半径が同じ場合は、地形テクスチャーをハードエッジでドローします。

情報

カーソル位置の情報を表示します。L0からL3は、地形テクスチャーレイヤーの情報です。透明度、設定されているパターン番号を表示しています。

石膏ブラシ

地形に山をつくるブラシです。高さを入力して、マウスで山を描きます。

5mm程度を設定して、ブラシで複数回なぞるようにして山の形を整えます。試運転ボタンで実際の見た目を確認しながらすすめてください。

低地、高地制限、荒れ地効果：地形高度を編集するブラシの動作を設定します。この設定は、各造形ブラシ共通です。

削込ブラシ

地形に谷をつくるブラシです。

スムースブラシ

地形をなめらかにするブラシです。凹凸が激しい地形をなめらかにします。

平地ブラシ

平地を作成するブラシです。平面高度を設定して、マウスで描きます。

テクスチャーブラシ

テクスチャーを貼り付けるブラシです。レイヤーとマッピングするパターンを選択してからマウスで描きます。

レイヤーは、ベースになる0から上位の3まであります。4枚のレイヤーに設定されているテクスチャーを合成して表示します。

レイヤー0は、ベースになります。透明度はありません。

レイヤー選択ボタンにサンプル表示されているテクスチャーは、0番目のパターンです。

貼り付けるテクスチャーパターンは、パターンを個別に選択するか、ランダムパターンで設定できます。（貼り付けたパターンが繰り返すと不自然になります。ランダムで貼り付けると不自然さがなくなります。）

ランダムパターンは、全種類か選択しているパターンの横一列を選ぶことができます。

上から順番に「パターン番号指定（選択したパターンだけを繰り返す。）」「ランダム全種類」「ランダム横一列」

上位レイヤーの自動透過を有効にすると、下位レイヤーのドローのときにそのレイヤーが見えるように上位レイヤーを透過します。透過なしは、一般的なペイントソフトのレイヤーと同じ動作です。（写真上が自動透過。下が透過なし。）

濃淡ブラシ

レイヤーに設定されているパターンはそのままで、レイヤーの透明度のみ書き換えます。消しゴムにチェックをいれるとパターンが薄くなります。（逆に透明度が低くなると、パターンが濃くなります。）

マッピングしたパターンを維持したまま、透明度だけ変更します。

ドリルブラシ

トンネルの入り口にあたるポリゴンを除去します。

ドリルブラシに設定はありません。

穴が空いた箇所を戻すには、テクスチャーブラシでレイヤー0にテクスチャーを貼り付けてください。（ドリルは、レイヤー0に書き込まれています。レイヤー0にパターンを再設定すると、ドリルのデータは除去されます。）
