クローンツール#

選択している部品を指定個数、クローンします。個数、オフセットなどを設定して「クローン実行」ボタンを押してください。

複製する#

クローンしたい部品を選択して、右クリックメニューからCloneを選択してください。

クローン

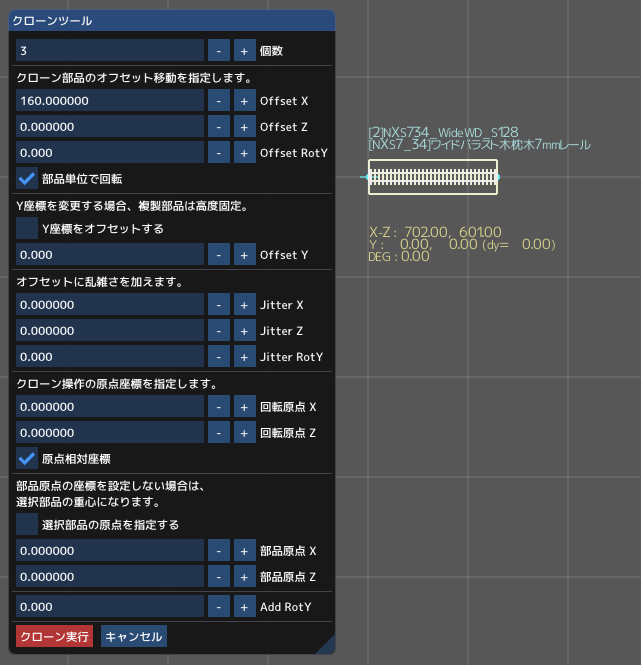

個数に複製数、オフセットに1クローンごとの移動量を入力して、クローン実行ボタンをクリックします。

クローン

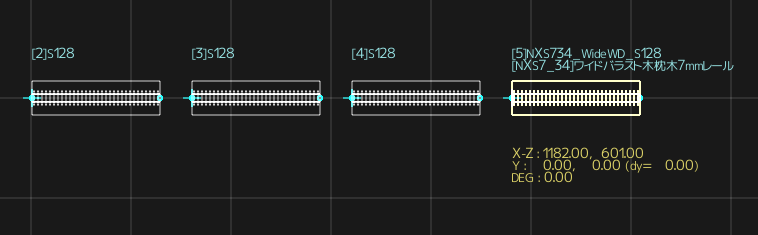

ここでは、オフセットXに160をセットしたので、160mm移動して複製されます。

複線(直線区間)を作る#

クローンツールで直線区間の複線をつくります。

クローン

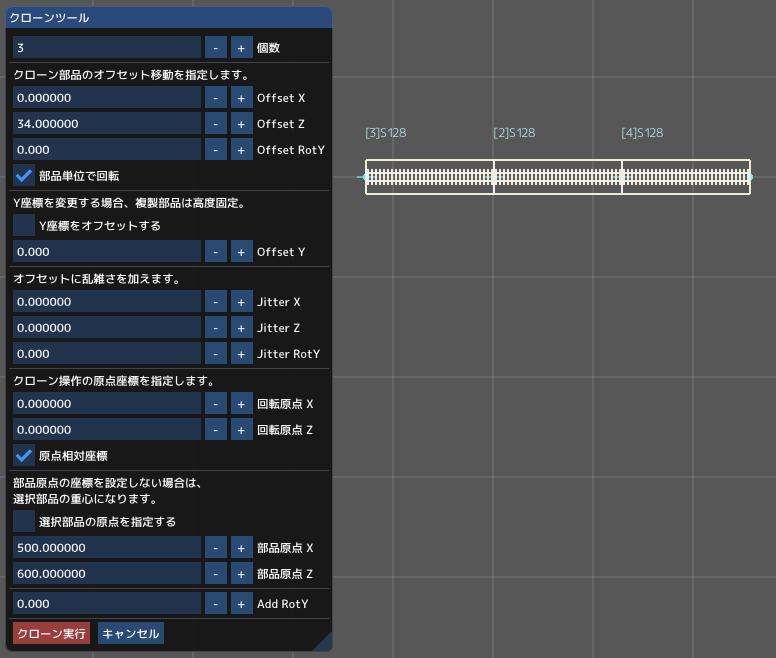

個数に追加する線路の本数、offset Zに複線間隔を設定します。作例では、複線間隔34mm、複々線にするため個数3を入力しています。

個数は、複線なら1、複々線なら3を設定します。

TOMIXは、標準複線間隔37mmをoffset zに設定します。

複線がx方向に並行する場合は、offset xに複線間隔を入力してください。

クローン

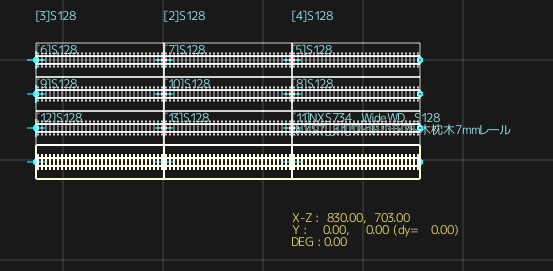

クローン実行ボタンをクリックすると、線路が複製されます。

回転#

クローン

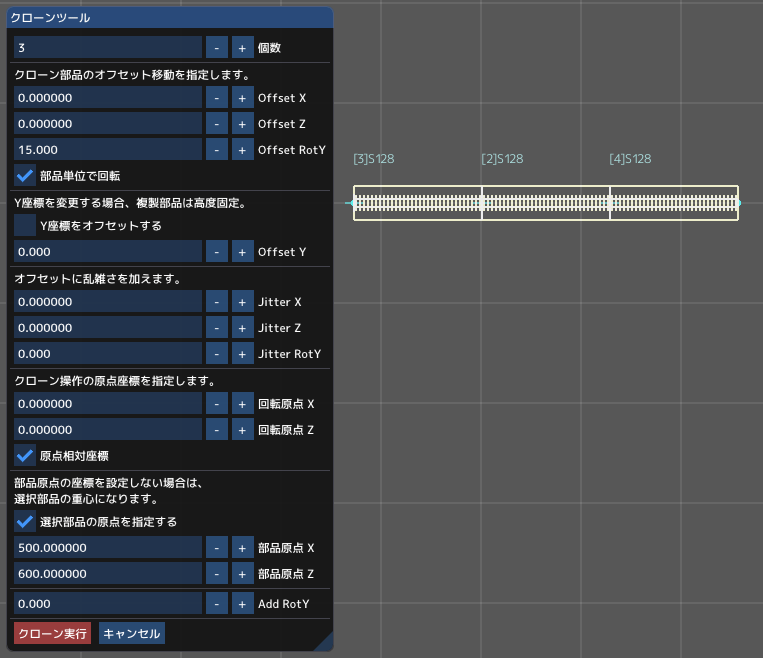

回転原点とOffset RotYを入力します。RotYには、1クローン分の角度を入力します。

Add RotYに数値を入力すると、クローンを開始する角度を設定できます。

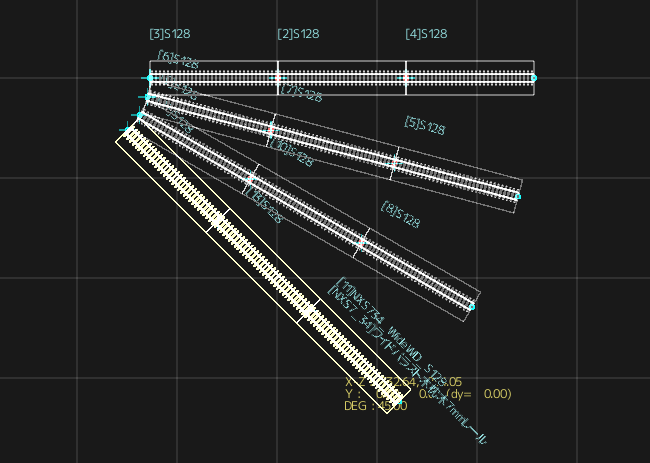

複数の部品を選択している場合は、「選択部品の原点を指定する」にチェックしてください。 指定のワールド座標を中心に回転します。

クローン

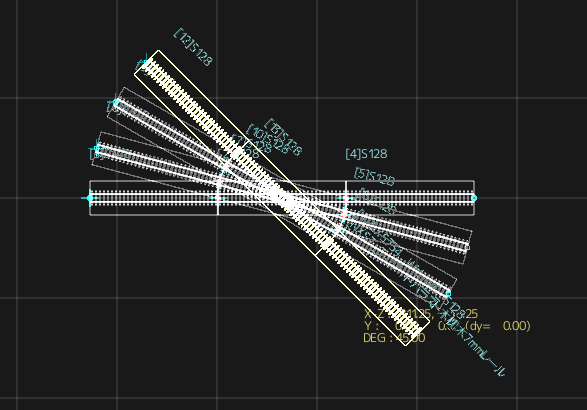

チェックしない場合:複数部品の場合は、選択部品の重心を中心に回転します。単一部品の場合は、部品の回転原点を中心に回転します。

クローン

部品回転固定#

クローン

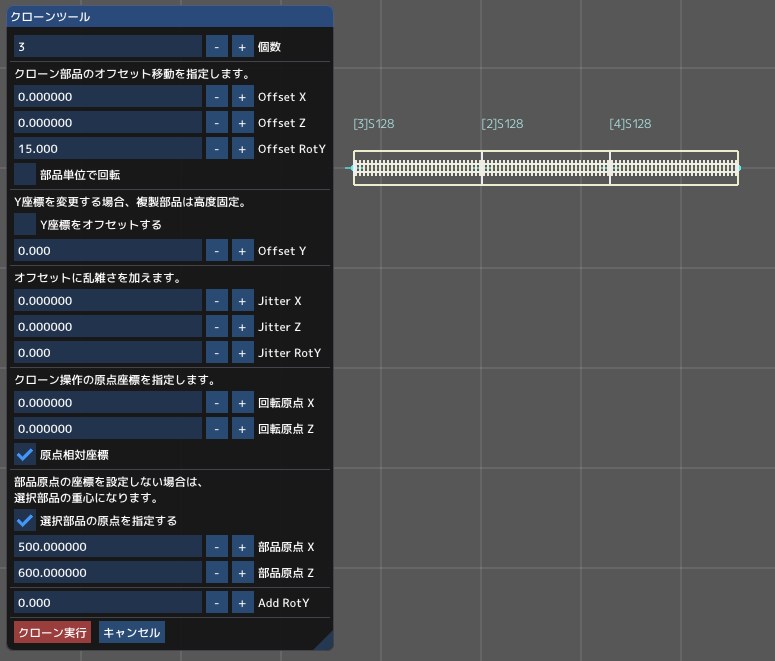

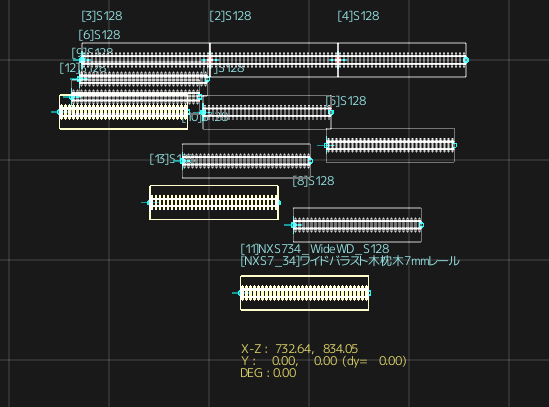

「部品単位で回転」のチェックを解除すると、選択部品の角度が維持されます。複製するときの配置座標のみ回転します。

チェックした場合は、回転複製するごとに部品の角度も回転します。曲線レール、曲線道路を複製する場合は、チェックします。

クローン

ジッター#

クローン

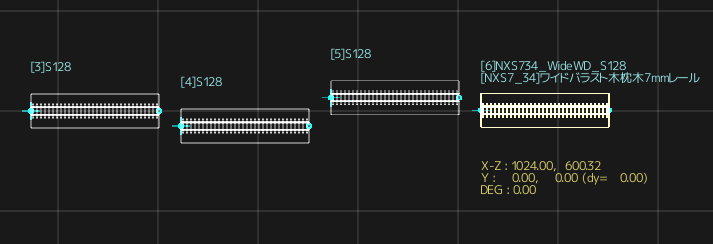

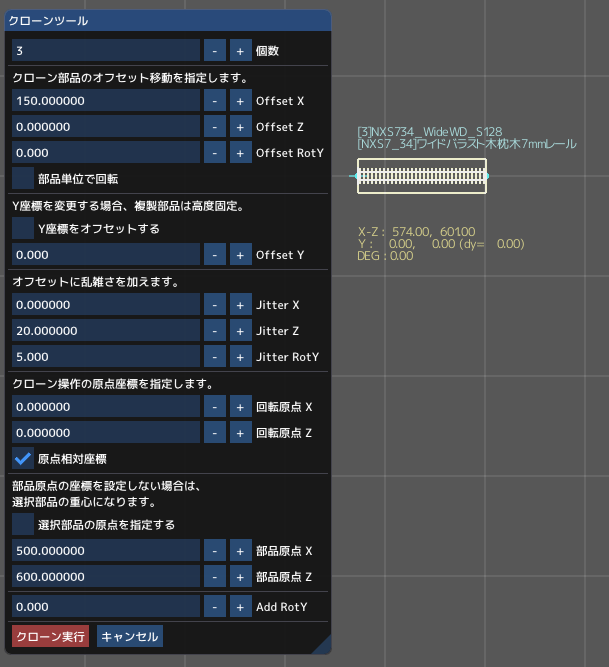

Jitter X,Zを設定すると、直線配置にランダムなゆらぎを加えます。

Jitter RotYを設定すると、部品回転にランダムなゆらぎを加えます。
