雲テクスチャー

雲は、空間の上空にある平面ポリゴンです。雲0、雲1の２枚のレイヤーがあります。雲0、雲1の順番で描画します。

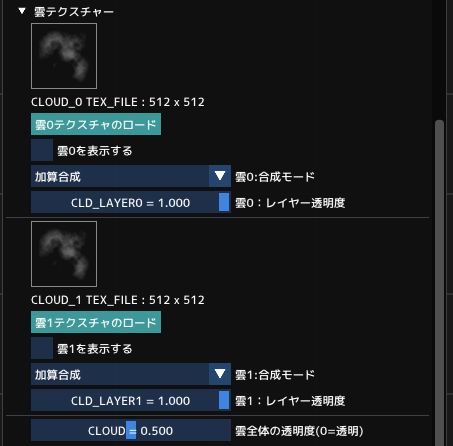

雲テクスチャー

雲のテクスチャー画像は、透明度を含むpng画像を用意します。

表示のチェックボックスは、レイヤーを表示するか指定します。チェックしていない場合は、表示されません。

合成モードは、加算、減算、アルファの計算方法を指定します。

レイヤー透明度は、レイヤーごとの透明度です。レイヤー透明度＊全体の透明度が、ビュワーで適用されます。

NXシステム 6.0.0.219 から読み込んだ画像ファイルをテクスチャーに展開せずにファイルデータで保持します。以降、展開済みテクスチャーデータは、レイアウトファイルに含まれません。（必要なレイアウトファイルのバイト数が縮小されます。）

TEX_IMAGEは、テクスチャー画像を展開したビットマップで組み込んでいます。

TEX_FILEは、テクスチャーを画像ファイルで組み込んでいます。テクスチャーの実体化は、画像の展開を実行するため若干時間がかかります。

雲全体の透明度

雲全体の透明度です。0で透明になります。

雲レイヤーは、２枚あります。それぞれを独立した雲として、切り替え表示に使用する場合は、全体の透明度を1にして、レイヤー透明度を利用してください。

２つのレイヤーを組み合わせて（加算レイヤー＋減算レイヤー）、複雑な表現を行う場合は、レイヤーの透明度を固定して、全体の透明度を任意にするといった方法があります。
