計測ツール#

計測ツールは、直線の距離、2本の直線のなす角度を計測します。

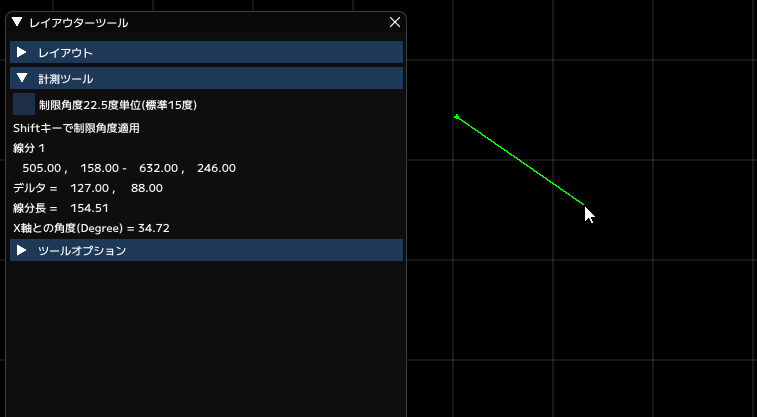

計測ラインをひく#

左ボタンを押しながらドラッグします。

計測

計測ラインをキャンセルする#

右ボタンでキャンセルします。

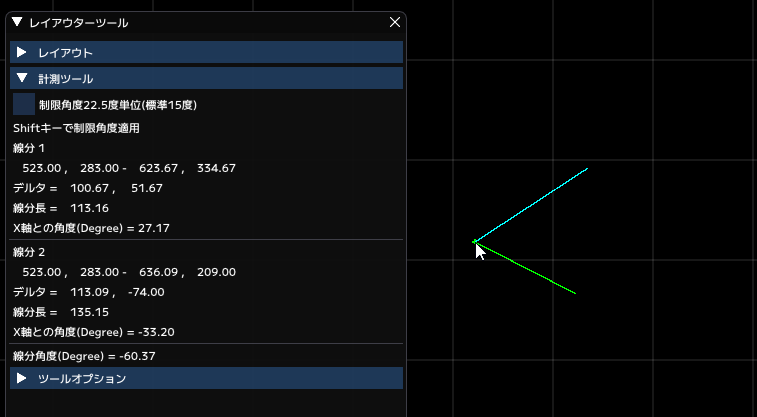

計測結果#

ツールウィンドウに表示します。

計測

制限角度：チェックすると22.5度で制限角度を計算します。

LINE 1、LINE 2のデータを表示します。

  • 始点と終点のレイアウト上の座標
  • Delta = LINEの変位
  • Length = 全長

なす角度

  • Degree = なす角度を表示します。

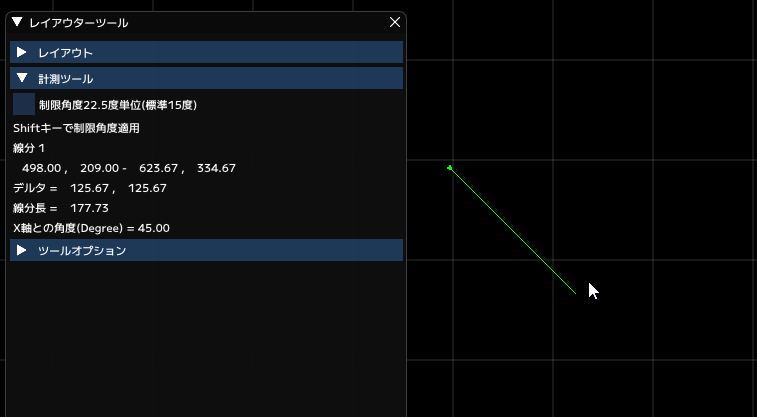

直線計測#

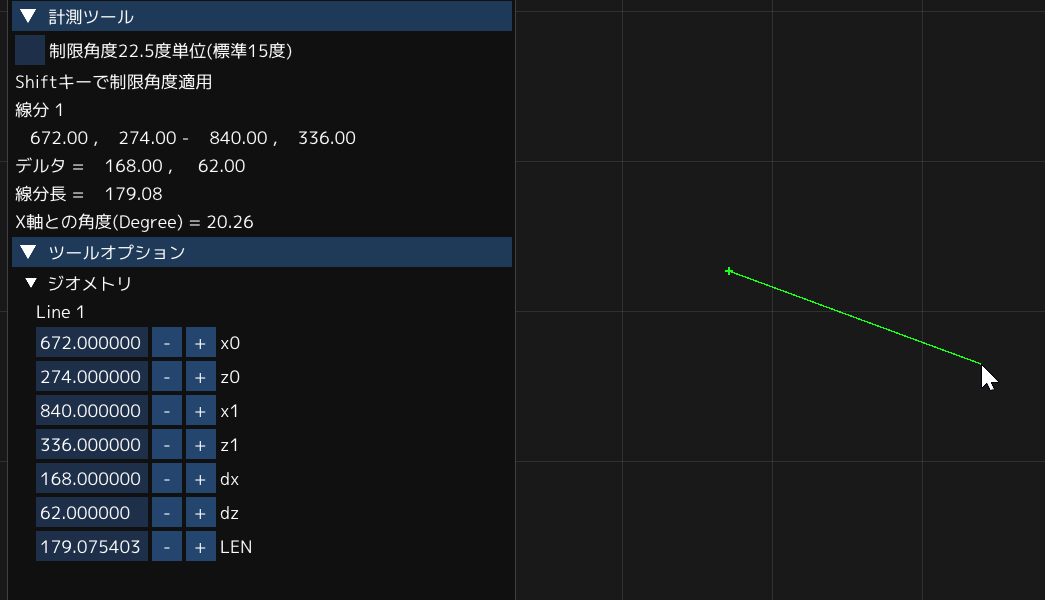

未計測の状態で、左ボタンを押しながらドラッグします。最初の線分が決定したら、ツールウィンドウに計測結果が表示されます。

計測

角度#

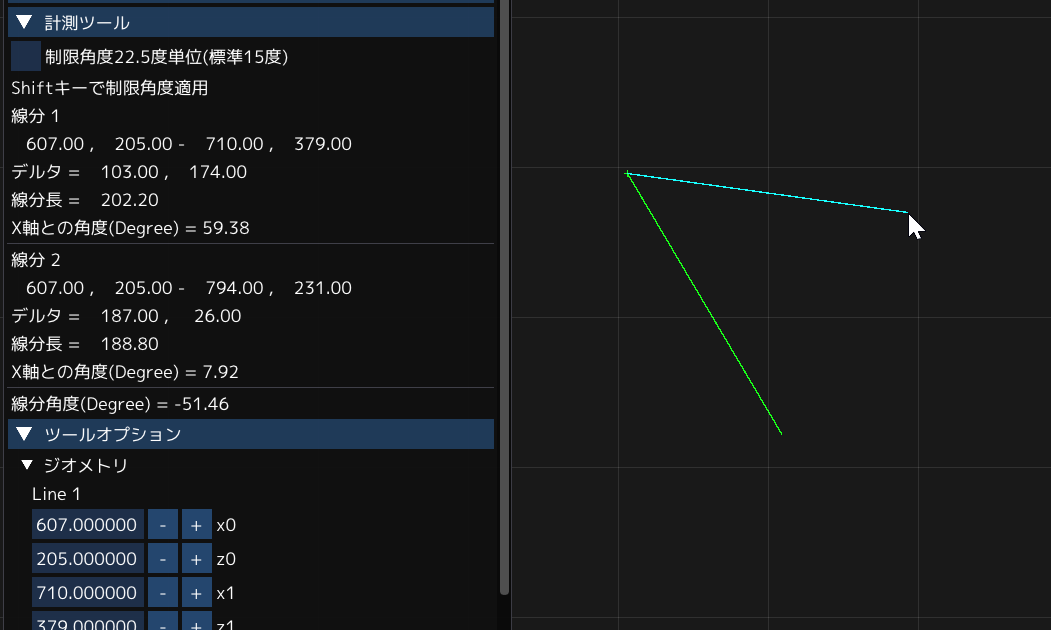

直線の始点から左ボタンを押しながらドラッグします。2本目の直線がひかれます。

計測

終点操作#

それぞれの直線の終点は、左ボタンを押しながらドラッグすることで移動できます。

SHIFTキーを押しながら左ドラッグすると、角度を15度単位または22.5度単位で移動します。（2本目の直線は、1本目の直線を基準に角度を計算します。）

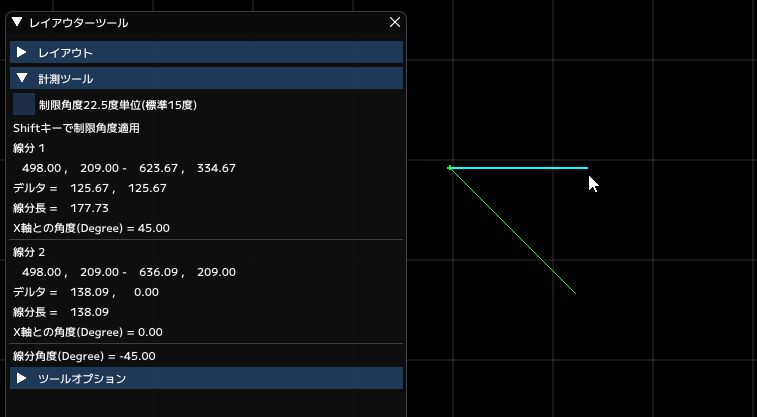

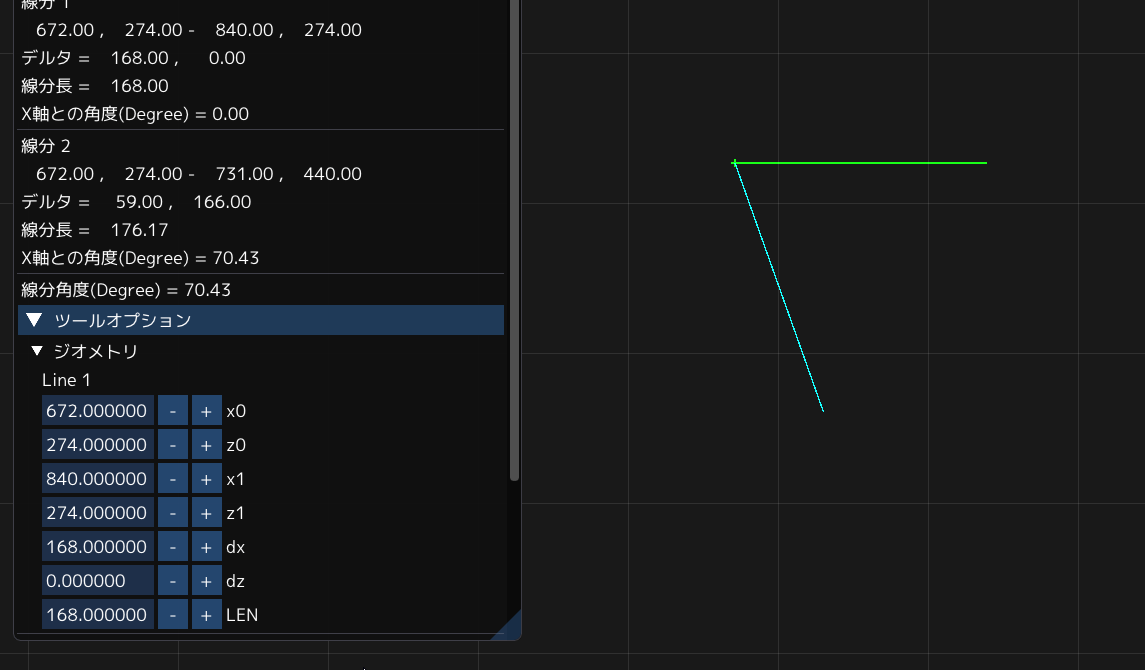

計測 1本目を水平に設定

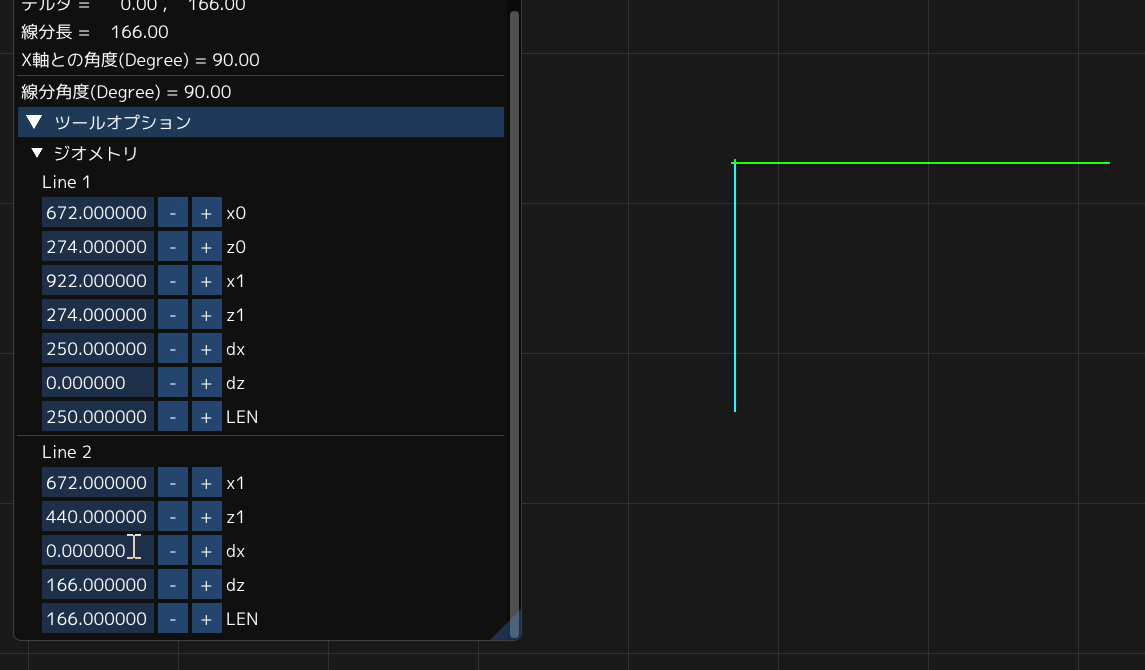

計測 2本目を1本目に対して90度に設定

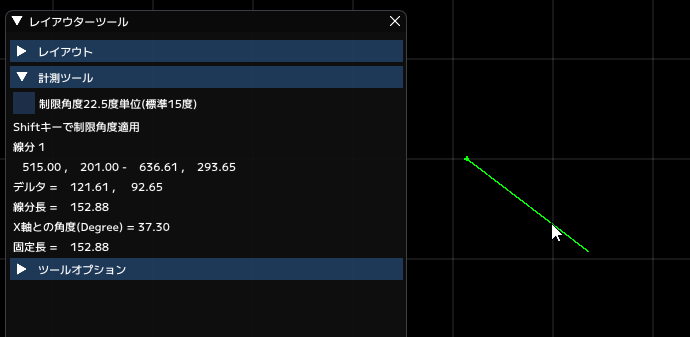

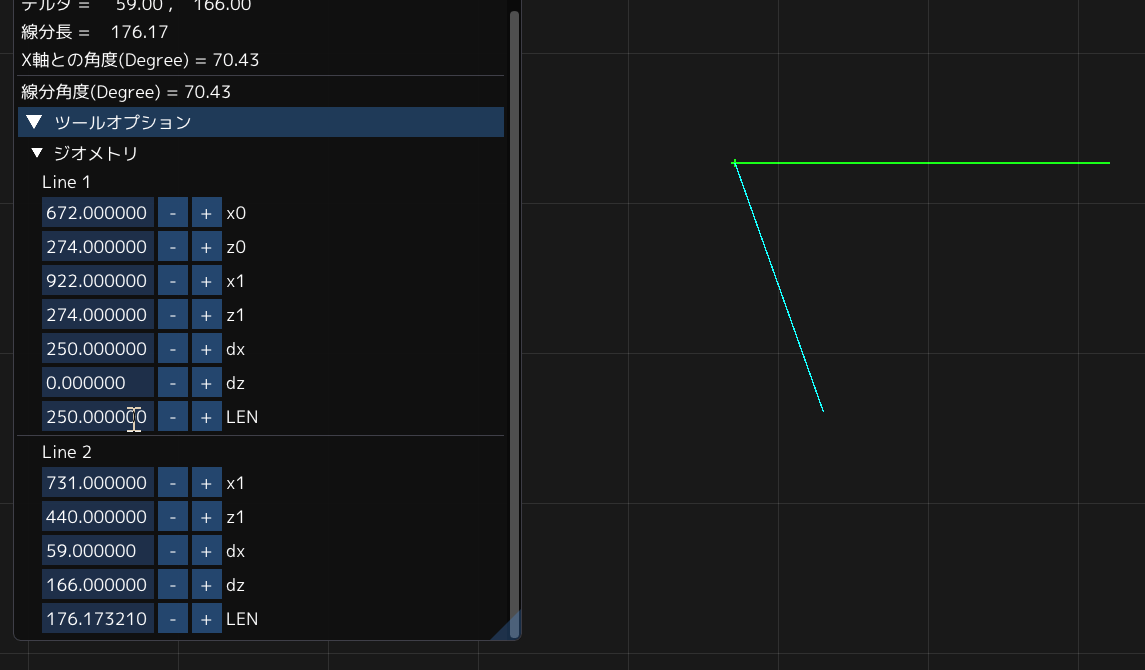

CTRLキーをを押しながら左ドラッグすると、直線の長さを固定したまま移動できます。FIX Lengthで長さが表示されます。

計測

中間点操作#

2本の直線がある状態でそれぞれの始点をドラッグすると、移動できます。

制限角度の変更#

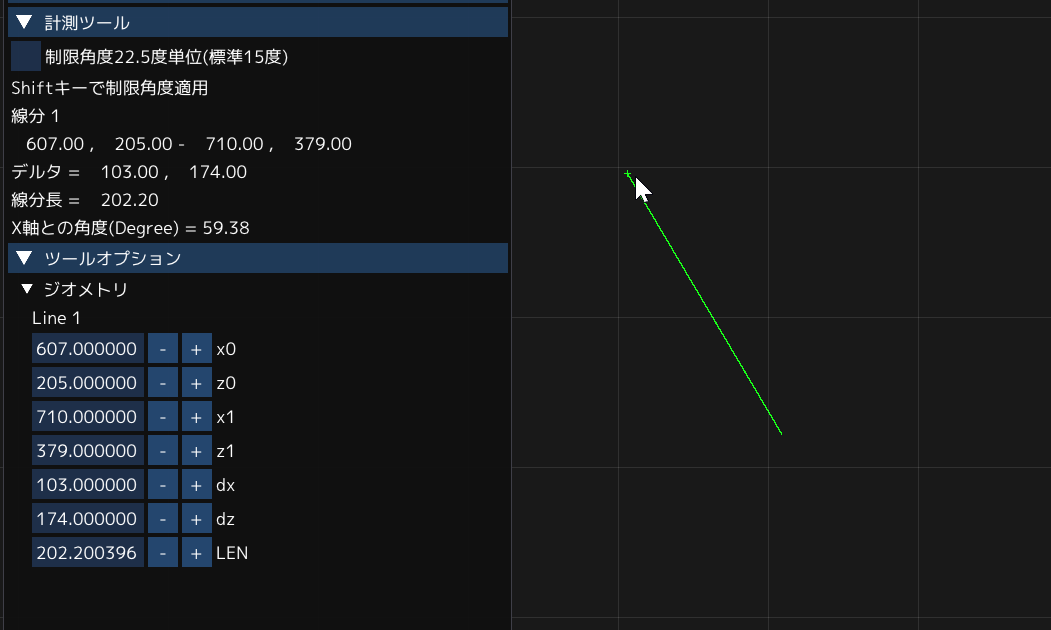

トミックスの橋脚設置角度は、22.5度単位になります。制限角度22.5度にチェックをいれると、SHIFTキーを押したときの角度が、22.5度単位になります。

計測
