ウィンドウ#
鉄道模型シミュレーターNXのウィンドウ構成です。
レイアウター#
メインのウィンドウと部品パレット、レイヤーパレットの３つのウィンドウで構成します。
ツールボックス#
レイアウト作成のツールを切り替えます。また、製作中のレイアウトの試運転、完成したレイアウトの運転を行います。
部品パレット#
鉄道模型シミュレーターNXに組み込んでいる部品は、部品パレットにリストされます。このパレットから、部品をドラッグ＆ドロップして、レイアウトに配置します。
パレットは建設ツールで表示します。
ツールボックスの「パレット」ボタンで表示をON/OFFできます。
レイヤーパレット#
レイアウトに配置した部品をリストします。レイヤーなどに表示されているボタンは、カラー設定、表示ON/OFF、編集ロックの機能があります。
カラー設定をクリックするとカラー選択ダイアログが表示されます。設定したカラーで部品、レイヤーが表示されます。
パレットは建設ツールで表示します。
ツールボックスの「パレット」ボタンで表示をON/OFFできます。
タブ#
複数のドキュメントを切り替えます。
ツール#
主な設定は、レイアウトツールで行います。
レイアウトツールは、レイアウト作成画面に表示します。
ツールボックスの「ツール」ボタンで表示をON/OFFできます。
ビュワー#
運転、試運転で表示される3D画面です。
タイトルバー#
作品名、列車名、カメラモード、座標を表示します。タイトルバー領域をドラッグするとウィンドウを移動できます。
アイコン#
- マップ：マップ表示ON/OFF
- タグ：列車など操作対象のタグを画面にON/OFF
- ウィンドウ：ビュワーのツールウィンドウをON/OFF
- 縮小化：ウィンドウをアイコン化します
- 最大化：ウィンドウを最大化します
- ビュワー終了：ビュワーを終了してレイアウターに戻ります
ツールウィンドウ#

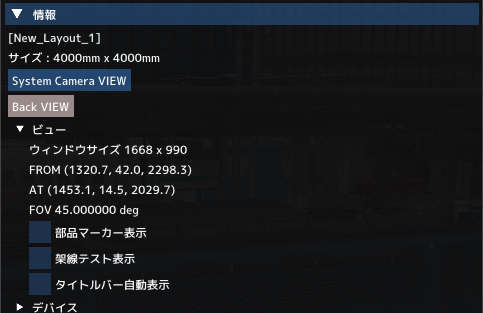

情報（ビュー）#
ビューは、レイアウトサイズ、ウィンドウサイズ、カメラ情報(From/At/FOV)を表示します。

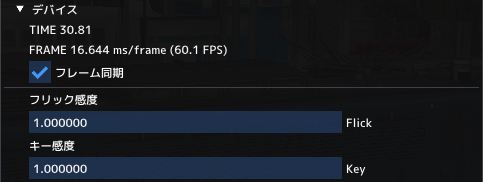

情報（デバイス）#
デバイスは、フレームレートなどを表示します。

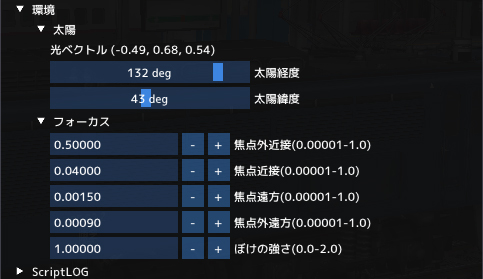

情報（環境、ログ）#
太陽光、フォーカス設定、ログを表示します。

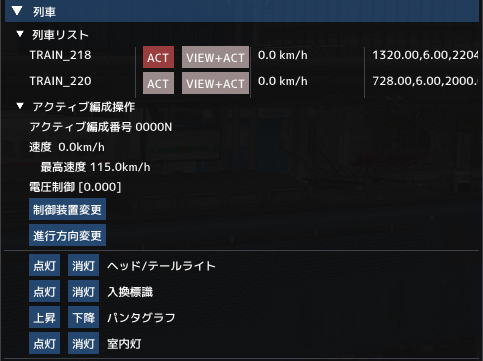

列車#
列車のリストと、アクティブ（運転対象）な編成の直接操作を表示します。
リスト#
ポイント、ターンテーブルなどのリストを表示します。
タグ#
タグを表示します。列車のタグをクリックすると対象の編成がアクティブ（運転対象）になります。
