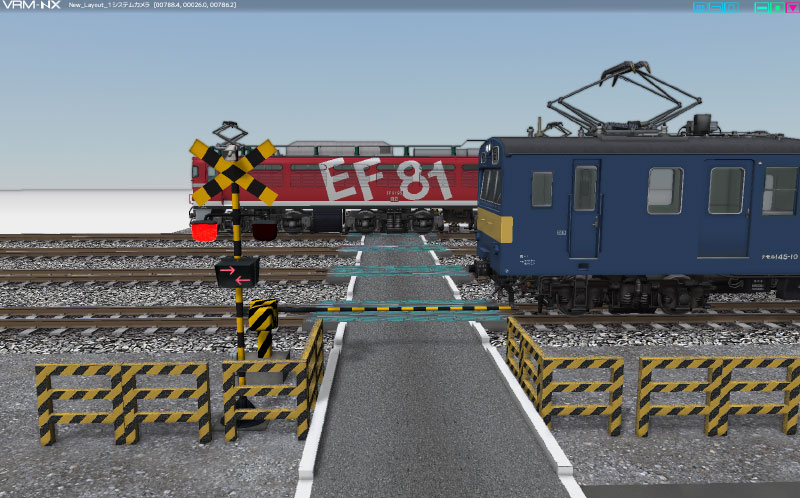

複々線踏切の設置#

部品配置#

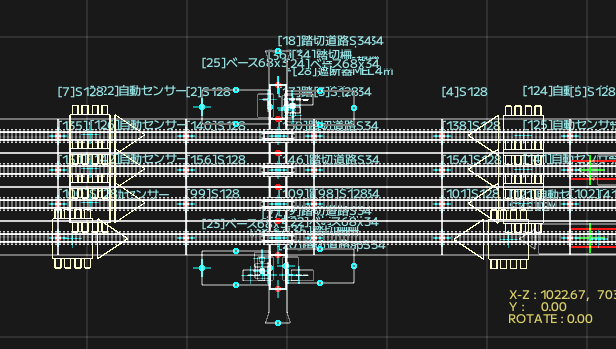

複々線の踏切は、複線と同様な構造になります。踏切を中心にそれぞれの線路上に自動センサーを向い合せで配置してください。

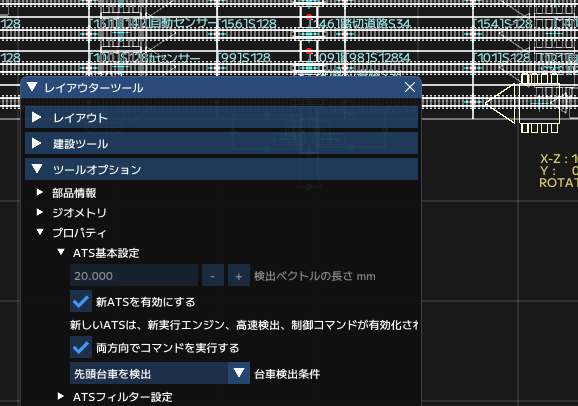

自動センサーは、「両方向でコマンド」にチェックをいれます。

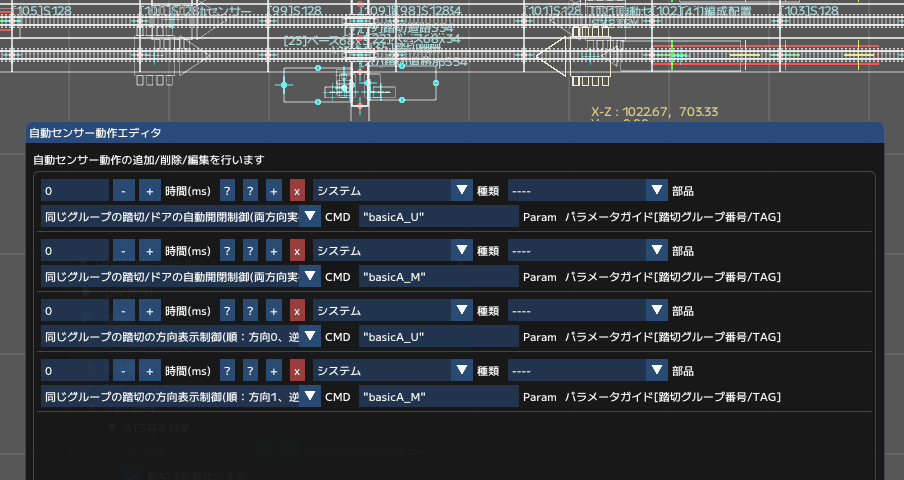

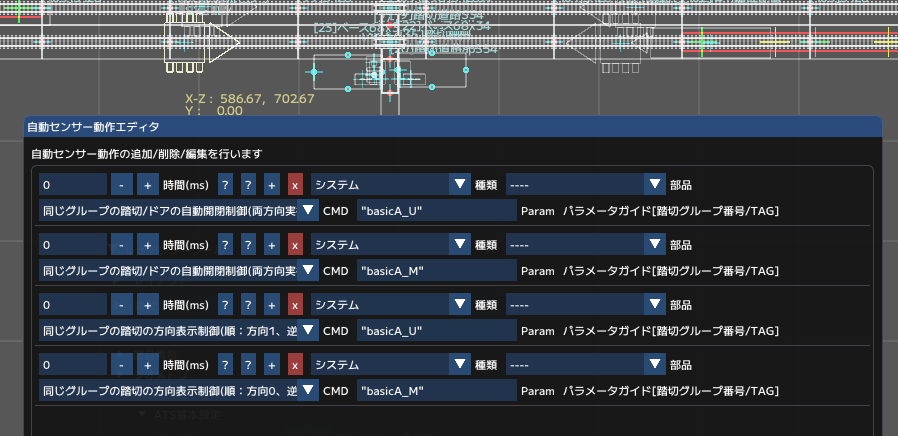

自動センサーの動作は、次のように設定します。通過する列車の向きにあわせて、方向表示制御コマンドは、方向0または方向1を設定してください。

通過する列車の方向にあわせて、表示の方向を設定してください。

ツールボックスの試運転で確認してください。

試運転で逆向きに点灯したときは、方向表示制御コマンドを逆向きに入れ替えてください。
