架線タイプ#
鉄道模型シミュレーターNXは、複数の架線カテナリー方式、電線などを敷設できます。
敷設したい架線の種類は、カテナリー敷設＞＞架線タイプを選択してください。

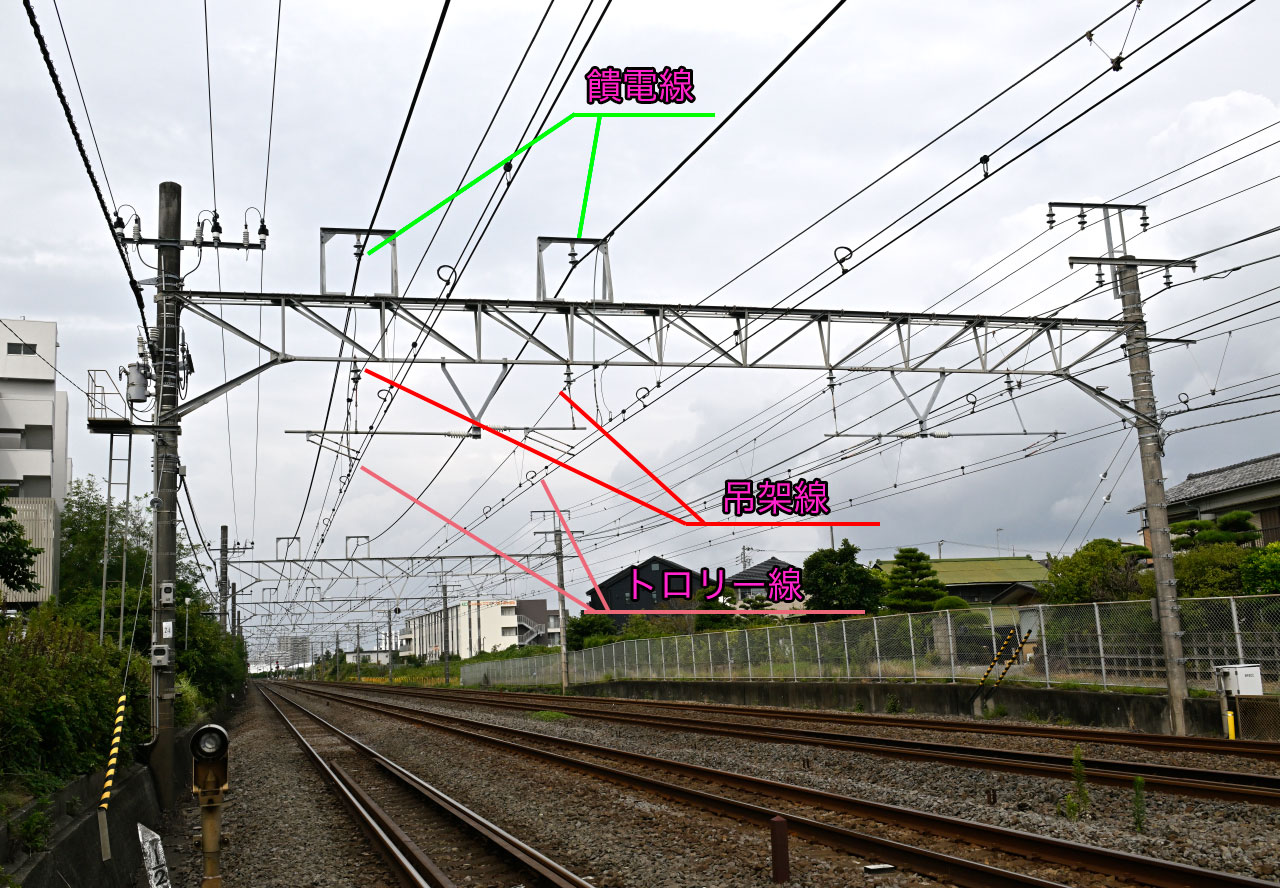

架線の構造#
基本的な直流区間の架線です。
吊架線を架線柱で支え、その下にパンタグラフと接触するトロリー線が配線されます。
トロリー線とセットになる饋電線が、架線柱上部に配線されます。
近年導入が進む統合型架線は、吊架線が饋電線を兼用します。この方式では、別線の饋電線は不要になります。
タイプ#

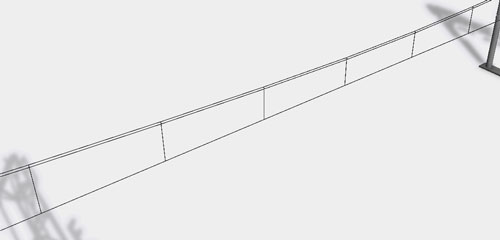

シンプルカテナリー#
基本的なカテナリー方式です。

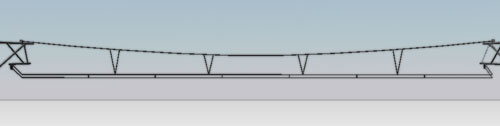

コンパウンドカテナリー#
補助の吊架線を追加したカテナリー方式です。高速走行に対応しています。

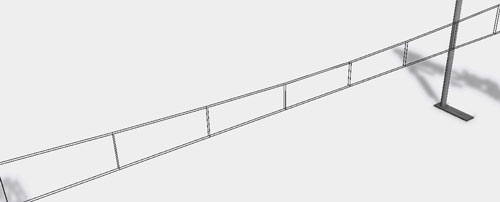

ダブルシンプルカテナリー#
並行した2本のシンプルカテナリーで構成されています。多数の列車が走行する区間向けです。
ダブルメッセンジャーシンプルカテナリー#
吊架線を2本にしたカテナリーです。近年導入が進む新しい架線方式は、吊架線に饋電線を統合しています。

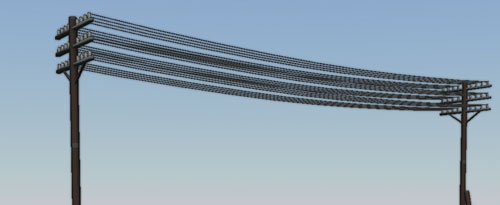

通信線#
通信電柱専用の電線です。ケーブル長がながくなると、たわみが大きくなります。

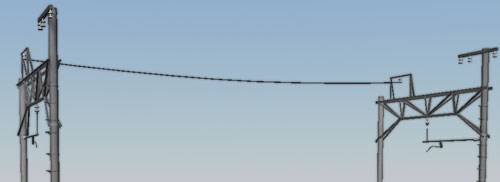

電線#
饋電線、高圧配電線などに使用します。ケーブル長がながくなると、たわみが大きくなります。

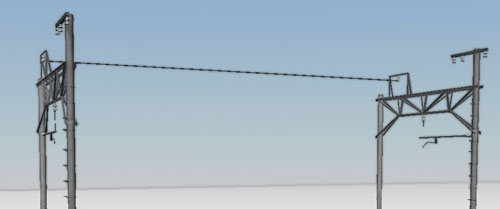

電線2#
電線、高圧送電線などに使用します。電線に比べてたわみが大きくなっています。ケーブル長がながくなると、たわみが大きくなります。

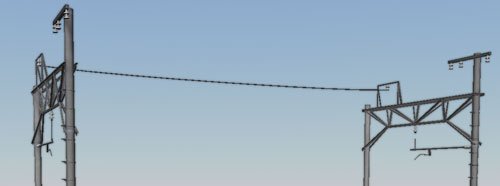

直線#
直線で結びます。たわみはありません。
