閉塞と信号機

閉塞の作例に信号機を設置します。

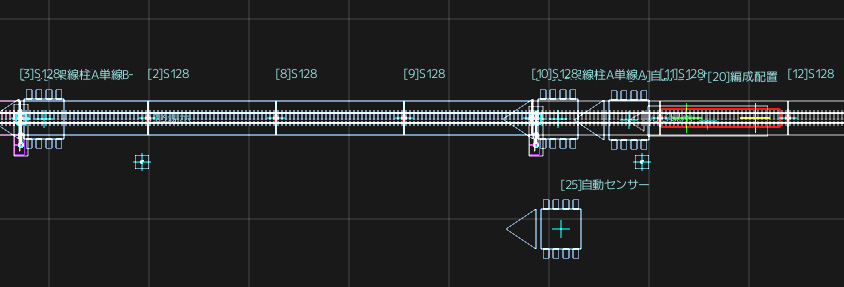

配置

それぞれの閉塞の手前に信号機を設置します。

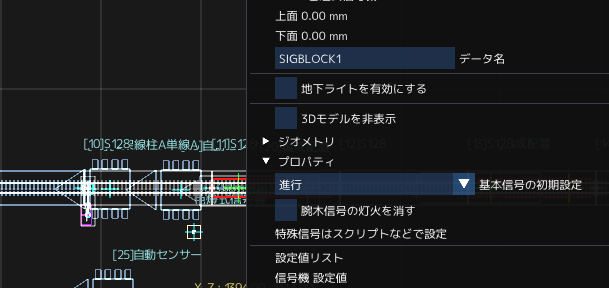

信号機の設定

信号機の部品名と初期の表示状態を設定します。

作例では、「進行」を選択しています。

センサー

それぞれの閉塞の開始地点にあるセンサーに信号機の制御を追加します。

閉塞1の開始地点にあるセンサーです。閉塞0と閉塞1の信号機の表示を変更します。

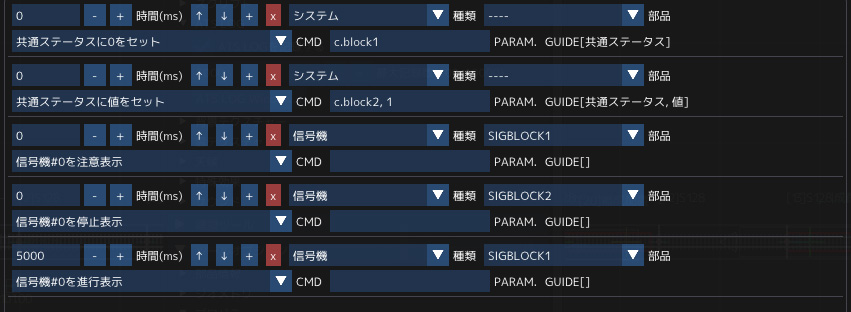

閉塞2の開始地点にあるセンサーです。閉塞1と閉塞2の信号機の表示を変更します。

閉塞1から列車が離れたので閉塞1の状態をあらわす信号機を「黄」「青」と変化させます。

閉塞2の状態をあらわす信号機は、「赤」に変更します。

運転

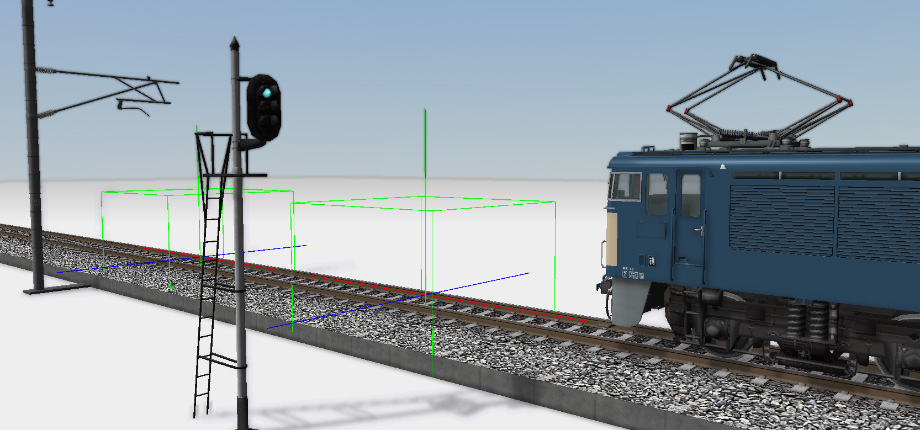

前方の閉塞に列車不在なので、「青」を表示します。

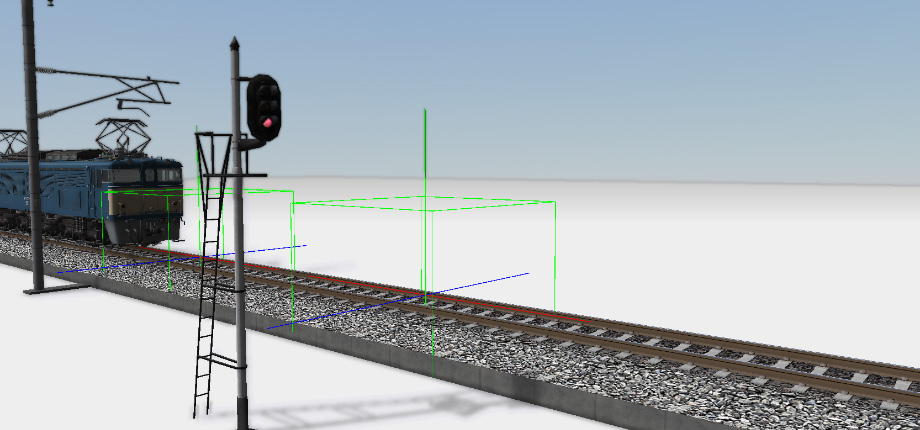

前方の閉塞に列車が入ったので、「赤」を表示します。

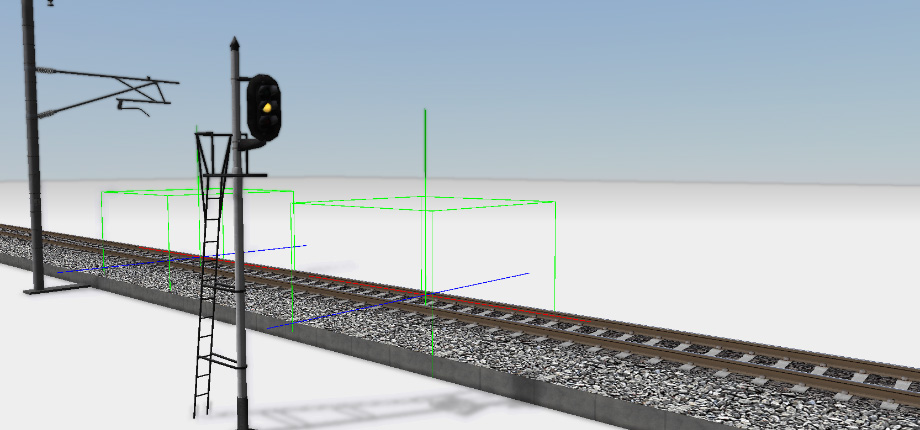

列車が進み閉塞から出ていったので、「黄」を表示します。

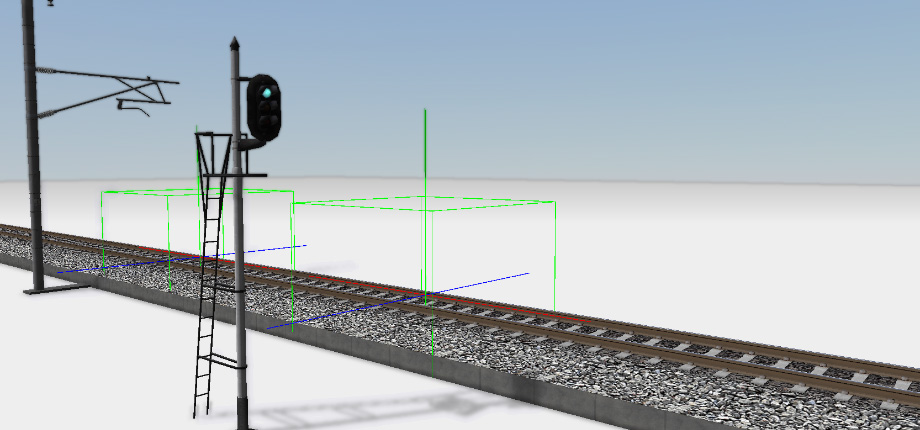

さらに5秒経過で「青」を表示します。
